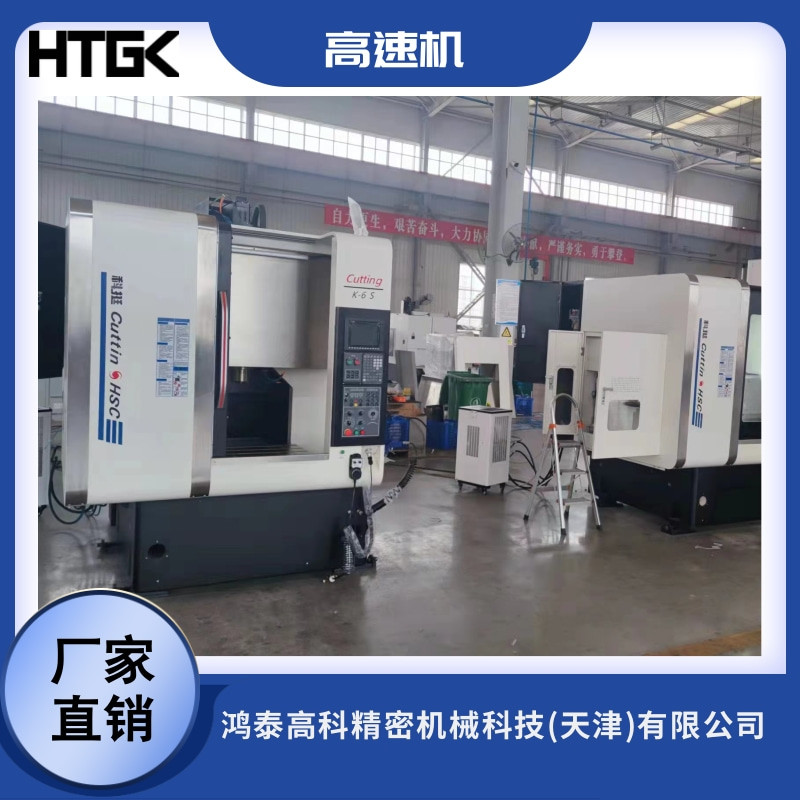

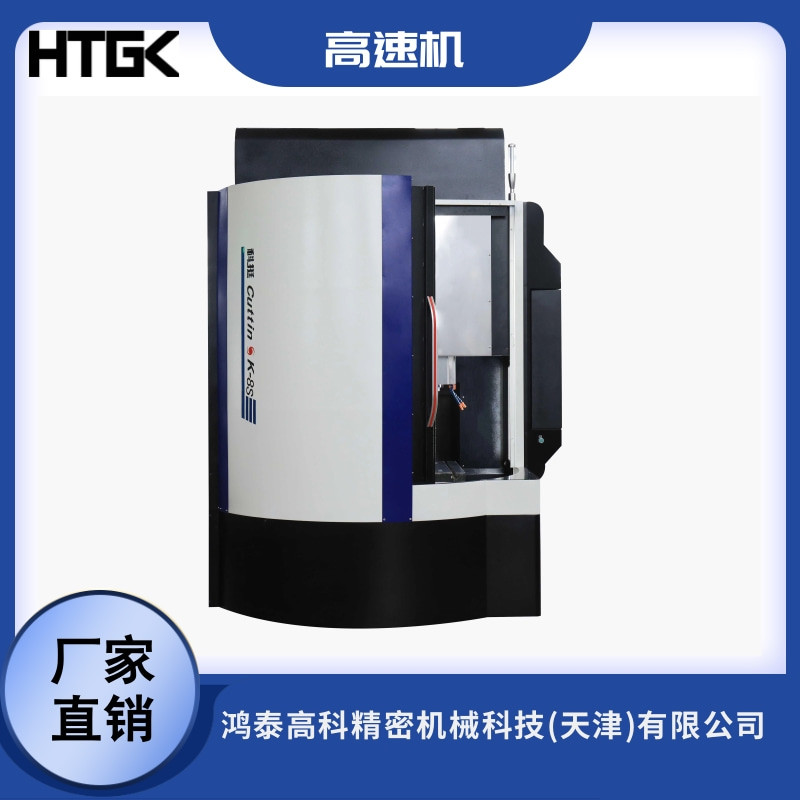

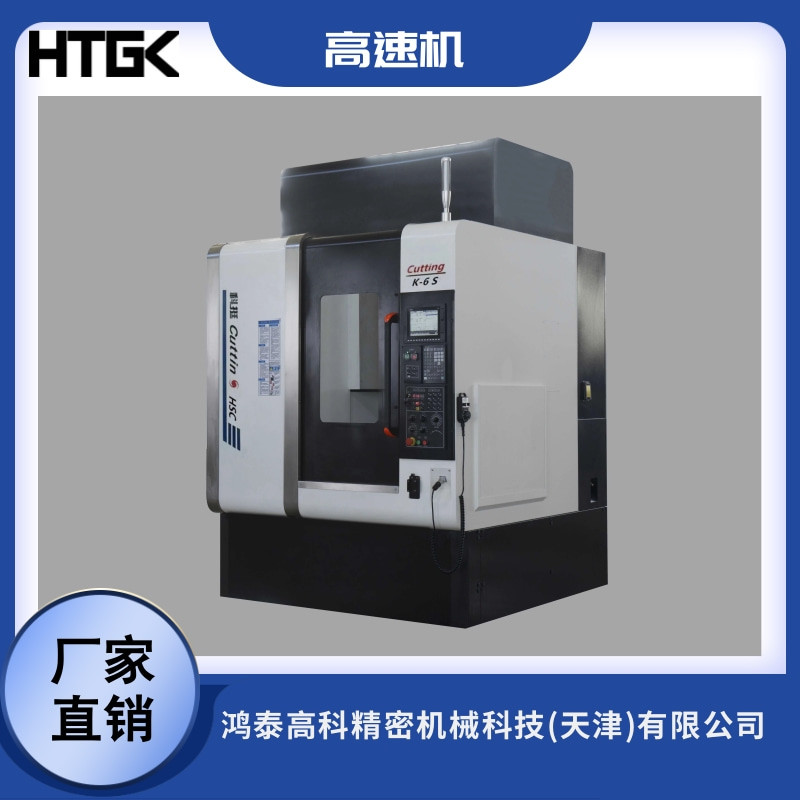

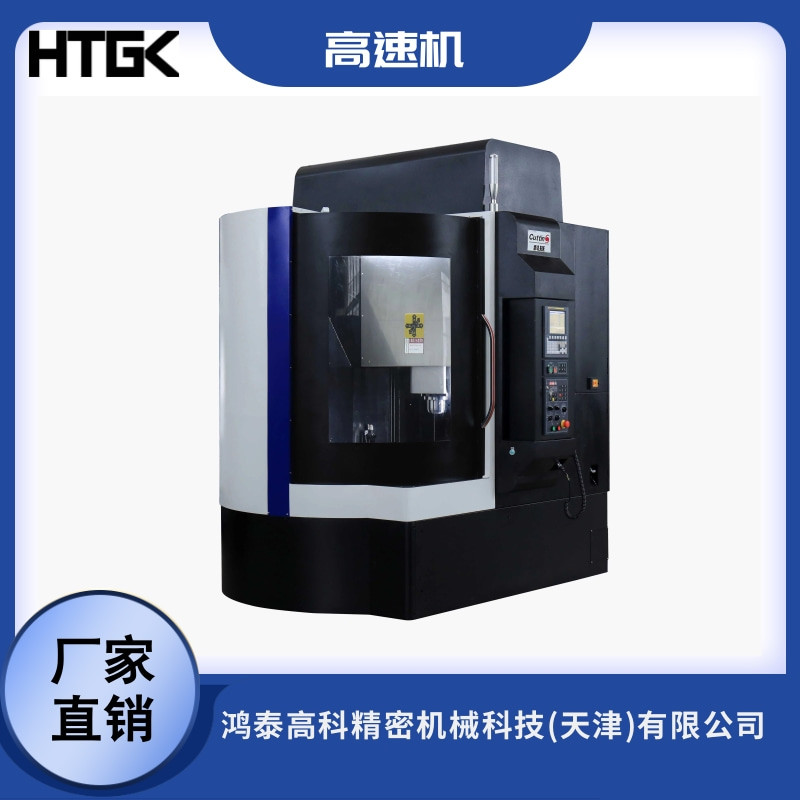

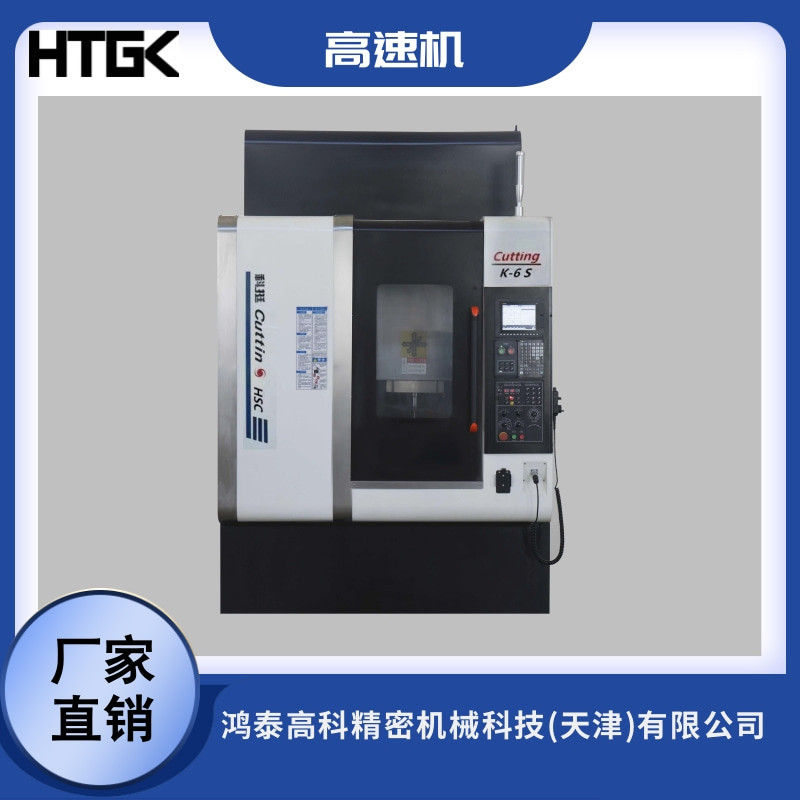

科挺高速机

1设备用途及基本要求：

★1.1此设备主要用于氧化锆陶瓷磨边磨面加工，同时后期有需要时可适当改造延伸用于氮化硅、碳化硅、石墨等非金属加工，铜、铝合金等金属加工。

★1.2要求采用小龙门结构，床身、立柱、横梁采用矿物质（人造石）材料制造，要求机床结构设计合理，有足够的静态、动态刚度。

★1.3要求中空工作台结构，Y轴需有双层防护

★1.4采用西班牙FAGOR或日本三菱高速数控系统，伺服驱动系统执行元件精度高、可靠性好、响应速度快，保证系统具有良好的动态品质，能够实现高速高精度的加工。

★1.5要求工作台搭载六轴机器人，工作半径≥600mm。

★1.6机床使用、操作、维修方便，造型美观，售后服务优良。

2设备主要规格参数：

★2.1工作台尺寸：≥680*500mm2.2工作台最大承重：≥300kg

★2.3工作行程：X≥600mmY≥400mmZ≥360mm2.4三轴快移速度：X、Y、Z≥24m/min

★2.5主轴最高转速：≥24000rpm2.6主轴锥孔：HSK40E

★2.7主轴功率：≥11kW

★2.8主轴需为永磁同步主轴

★2.9机床应配备主轴恒温冷却系统

★2.10防护装置齐全可靠，工作区完全封闭。

★2.11定位精度：X/Y/Z≤0.005mm

★2.12重复定位精度：X/Y/Z≤0.003mm

★2.13刀库容量：容量≥18把，自动换刀。

3控制系统：

★3.1数控系统：西班牙FAGOR/日本三菱

★3.2驱动系统：主轴、进给系统全部采用数字交流伺服电机。

★3.3彩色液晶显示器，中/英文显示（中文显示更好）。

★3.4USB接口、以太网接口。

★3.5各类软硬件故障自动诊断功能。

★3.6刀具长度补偿功能。

★3.7设备工作条件：

★3.8电源：380V±10%，50Hz±2%，三相交流。

★3.9气源：0.6-0.8MPa
