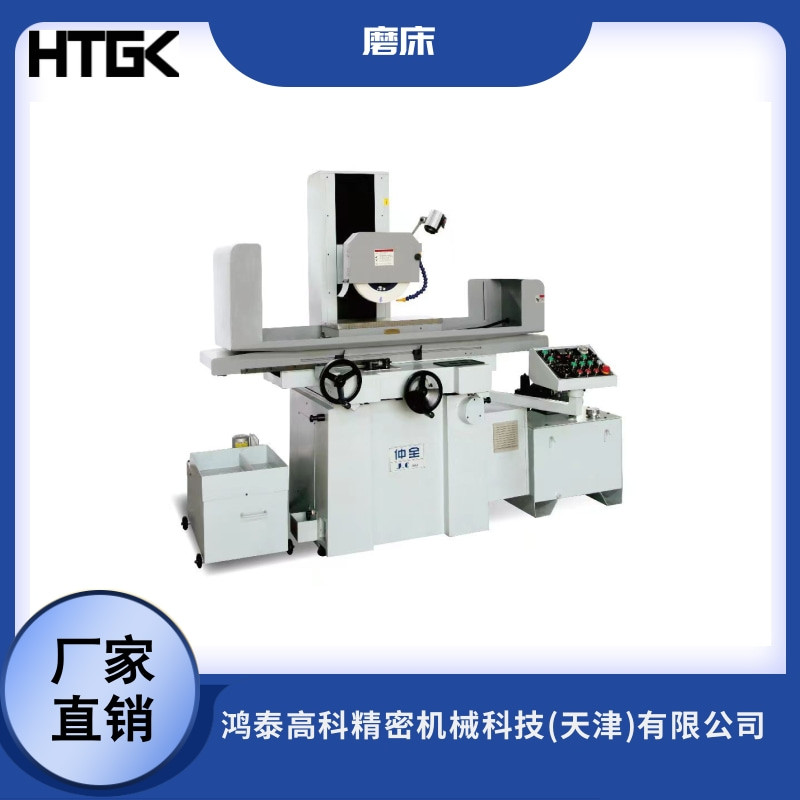

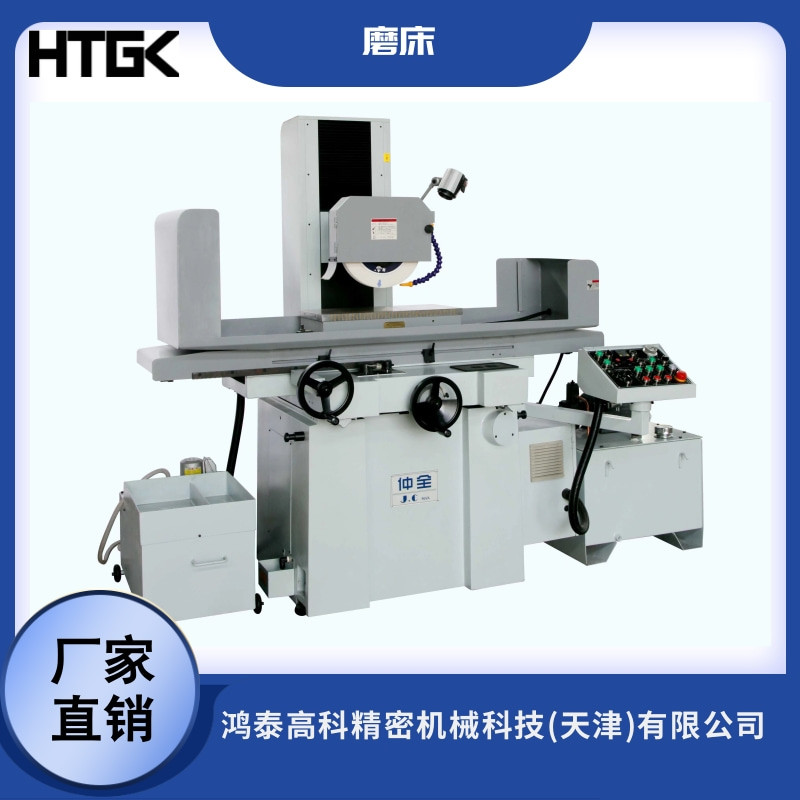

JGS-818AHD自动平面磨床

JGS-818AHD自动平面磨床

JGS-818AHD左右、前后自动，上下自动进给平面磨床简介：

JGS-818AHD平面磨床是一款适用于精密加工的平面磨床。并具有Z轴自动进给、Y轴分段调速等功能。该设备采用十字鞍座移动模式。工作台的左右往复运动采用液压传动、鞍座的前后运动采用伺服电机通过皮带驱动滚珠丝杠传动，磨头的上下运动采用伺服电机通过涡轮蜗杆驱动上下丝杆传动。

本机采用PLC控制系统，具有磁力强弱调节功能，能在一次安装工件的情况下完成平面或切槽的自动磨削，Z轴上下可自动进给，也可手动进给及快速升降。

三、机床主要工作精度：

标准试件45#钢调质;50*50圆柱料(五件)整个工作台面任意放置.

工件等厚度(五块)          ≤ 0.005mm

       工件表面光洁度            ≤Ra0.4um

四、机床主要技术规格：

五、AHD机型操作面板：（以下图片为参考图片，以实物为准）

七、主要零部件及供货商：

（1）主轴马达                     富田

（2）滚珠丝杆                     AHK

（3）伺服电机及伺服驱动器         禾川

（4）主要电气元件                 天得 / 台安

（5）集中润滑系统                 胜祥

（6）磁力控制器                   辰铭

（7）PLC控制器                   显控

（8）电磁吸盘                    光威/威克

（9）主轴总成                     仲全
