• 搅拌器

   播报编辑讨论上传视频

器件

使液体、气体介质强迫对流并均匀混合的器件。 搅拌器的类型、尺寸及转速，对搅拌功率在总体流动和湍流脉动之间的分配都有影响。一般说来，涡轮式搅拌器的功率分配对湍流脉动有利，而旋桨式搅拌器对总体流动有利。对于同一类型的搅拌器来说，在功率消耗相同的条件下，大直径、低转速的搅拌器，功率主要消耗于总体流动，有利于宏观混合。小直径、高转速的搅拌器，功率主要消耗于湍流脉动，有利于微观混合。搅拌器的放大是与工艺过程有关的复杂问题，只能通过逐级经验放大，根据取得的放大判据，外推至工业规模。

粘度是指流体对流动的阻抗能力，其定义为：液体以1cm/s的速度流动时，在每1cm2平面上所需剪应力的大小，称为动力粘度，以Pa·s为单位。 粘度是流体的一种属性。流体在管路中流动时，有层流、过渡流、湍流三种状态，搅拌设备中同样也存在这三种流动状态，而决定这些状态的主要参数之一就是流体的粘度。 在搅拌过程中，一般认为粘度小于5Pa/s的为低粘度流体，例如水、蓖麻油、饴糖、果酱、蜂蜜、润滑油重油、低粘乳液等；5-50Pa/s的为中粘度流体，例如油墨、牙膏等；50-500Pa/s的为高粘度流体，例如口香糖、增塑溶胶、固体燃料等；大于500Pa/s的为特高粘流体例如：橡胶混合物、塑料熔体、有机硅等。 对于低粘度介质，用小直径的高转速的搅拌器就能带动周围的流体循环，并至远处。而高粘度介质的流体则不然，需直接用搅拌器来推动。 适用于低粘和中粘流体的叶轮有桨式、开启涡轮式、推进式、长薄叶螺旋桨式、圆盘涡轮式、布鲁马金式、板框桨式、三叶后弯式、MIG式等。适用于高粘和特高粘流体的叶轮有螺带式叶轮、螺杆式、锚式、框式、螺旋桨式等。有的流体粘度随反应进行而变化，就需要用能适合宽粘度领域的叶轮，如泛能式叶轮等。

①旋桨式搅拌器

由2～3片推进式螺旋桨叶构成(图2)，工作转速较高，叶片外缘的圆周速度一般为5～15m/s。旋桨式搅拌器主要造成轴

向液流，产生较大的循环量，适用于搅拌低粘度 (<2Pa·s)液

体、乳浊液及固体微粒含量低于10%的悬浮液。搅拌器的转轴

也可水平或斜向插入槽内，此时液流的循环回路不对称，可增

加湍动，防止液面凹陷。

②涡轮式搅拌器

由在水平圆盘上安装2～4片平直的或弯曲的叶片

涡轮式搅拌器(15张)

所构成。桨叶的外径、宽度与高度的比例，一般为20：5：4，

圆周速度一般为 3～8m/s。涡轮在旋转时造成高度湍动的

径向流动，适用于气体及不互溶液体的分散和液液相反应

过程。被搅拌液体的粘度一般不超过25Pa·s。

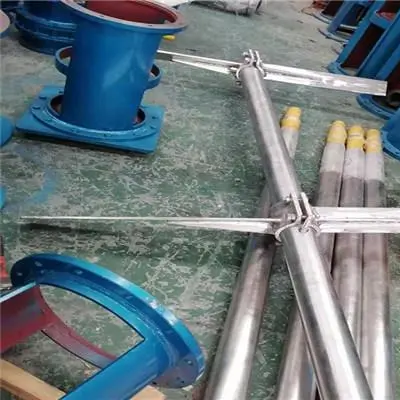

③桨式搅拌器

斜桨式搅拌器

有平桨式和斜桨式两种。平桨式搅拌器由两片平直桨叶构成。桨叶直径与高度之比为 4～10，圆周速度为1.5～3m/s，所产生的径向液流速度较小。斜桨式搅拌器（图4）的两叶相反折转45°或60°，因而产生轴向液流。桨式搅拌器结构简单，常用于低粘度液体的混合以及固体微粒的溶解和悬浮。

④锚式搅拌器

桨叶外缘形状与搅拌槽内壁要一致（图5），其间仅有很小间隙，可清除附在槽壁上的粘性反应产物或堆积于槽底的固体物，保持较好的传热效果。桨叶外缘的圆周速度为

锚式搅拌器

0.5～1.5m/s,可用于搅拌粘度高达 200Pa·s的牛顿型流体和拟塑性流体（见粘性流体流动。唯搅拌高粘度液体时，液层中有较大的停滞区。

⑤螺带式搅拌器

螺带的外径与螺距相等,专门用于搅拌高粘度液体(200～500Pa·s)及拟塑性流体，通常在层流状态下操作。

⑥磁力搅拌器

Corning数字式加热器带有一个闭路旋钮来监控与调节搅拌速度。 微处理器自动调节马达动力去适应水质、粘性溶液与半固体溶液。

⑦磁力加热搅拌器

Corning数字式加热搅拌器带有可选的外部温度控制器 (Cat. No. 6795PR) ，他们还可以监控与控制容器中的温度。

⑧折叶式搅拌器

根据不同介质的物理学性质、容量、搅拌目的选择相应的搅拌器，对促进化学反应速度、提高生产效率能起到很大的作用。折叶涡轮搅拌器一般适应于气、液相混合的反应，搅拌器转数一般应选择300r/min以上。

⑨变频双层搅拌器

变频搅拌器的底座、支杆、电动机使用专利技术固定为一体。专利夹头，无松动、无摇摆、不会脱落，安全可靠。镀铬支杆，下粗上细，钢性强、结构合理。具有移动方便，重量轻等优点。适合各类小型容器。

⑩侧入式搅拌机

侧入式搅拌机是将搅拌装置安装在设备筒体的侧壁上，搅拌机上的搅拌器通常采用轴流型，以推进式搅拌器为多，在消耗同等功率情况下，能得到最高的搅拌效果，功率消耗仅为顶搅拌的1/3～2/3，成本仅为顶搅拌的1/4～1/3。转速可在200～750r/min。

广泛用于脱硫、除硝以及各种大型贮罐或贮槽的搅拌。特别是在大型贮槽或贮罐中利用一台或多台侧入式搅拌机一起工作，在消耗低能耗的情况下便可以得到良好的搅拌效果。

搅拌功率

编辑 播报

搅拌器向液体输出的功率P,按下式计算：

P=Kd5N3ρ

式中K为功率准数，它是搅拌雷诺数Rej(Rej=d2Nρ/μ)的函数；d和N 分别为搅拌器的直径和转速；ρ和μ分别为混合液的密度和粘度。对于一定几何结构的搅拌器和搅拌槽,K与Rej的函数关系可由实验测定，将这函数关系绘成曲线，称为功率曲线（图7）。

搅拌功率的基本计算方法

理论上虽然可将搅拌功率分为搅拌器功率和搅拌作业功率两个方面考虑，但在实践中一般只考虑或主要考虑搅拌器功率，因搅拌作业功率很难予以准确测定，一般通过设定搅拌器的转速来满足达到所需的搅拌作业功率。从搅拌器功率的概念出发，影响搅拌功率的主要因素如下。

① 搅拌器的结构和运行参数，如搅拌器的型式、桨叶直径和宽度、桨叶的倾角、桨叶数量、搅拌器的转速等。

② 搅拌槽的结构参数，如搅拌槽内径和高度、有无挡板或导流筒、挡板的宽度和数量、导流筒直径等。

③ 搅拌介质的物性，如各介质的密度、液相介质黏度、固体颗粒大小、气体介质通气率等。

由以上分析可见，影响搅拌功率的因素是很复杂的，一般难以直接通过理论分析方法来得到搅拌功率的计算方程。因此，借助于实验方法，再结合理论分析，是求得搅拌功率计算公式的惟一途径。

由流体力学的纳维尔-斯托克斯方程，并将其表示成无量纲形式，可得到无量纲关系式（11-14）。

Np=P/ρN&sup3;dj5=f（Re，Fr）

式中Np——功率准数

Fr——弗鲁德数，Fr=N&sup2;dj/g；

P——搅拌功率，W。

式（11-14）中，雷诺数反映了流体惯性力与粘滞力之比，而弗鲁德数反映了流体惯性力与重力之比。实验表明，除了在Re﹥300的过渡流状态时，Fr数对搅拌功率都没有影响。即使在Re﹥300的过渡流状态，Fr数对大部分的搅拌桨叶影响也不大。因此在工程上都直接把功率因数表示成雷诺数的函数，而不考虑弗鲁德数的影响。

由于在雷诺数中仅包含了搅拌器的转速、桨叶直径、流体的密度和黏度，因此对于以上提及的其他众多因素必须在实验中予以设定，然后测出功率准数与雷诺数的关系。由此可以看到，从实验得到的所有功率准数与雷诺数的关系曲线或方程都只能在一定的条件范围内才能使用。最明显的是对不同的桨型，功率准数与雷诺数的关系曲线是不同的，它们的Np-Re关系曲线也会不同。
