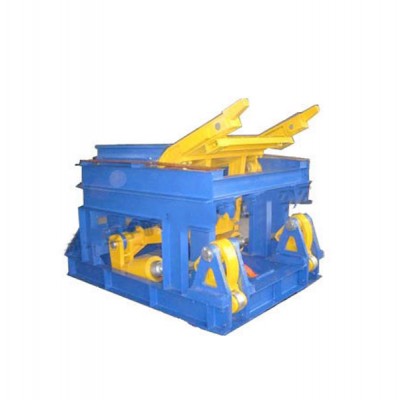

托罐摇台

　概述：
　　长期以来，在矿山立井提升中，主要采用搭接式摇台作为搭接设备。由于提升绳有弹性伸长，进出矿车时，随终端载荷变化提升容器上下移动大，特别在井深较深以及上、下大件时更为突出，甚至造成事故。在进出车时对罐道产生冲击，罐道容易变形或损坏，增大了维护工作量，也恶化了装卸条件，对于多层容器换层更明显。我公司生产的立井提升自动换层阻尼托罐摇台。彻底解决了上述问题，实现了井口、井底同时进出车，不用二次对罐，提高了提升作业效率。
　　工作原理：
　　立井提升自动换层阻尼托罐摇台，以液压阻尼力与弹簧弹性力配合，补偿终端载荷变化引起的提升绳弹性伸长。当容器以爬行速度落下停住后，限力托爪把容器提升绳弹性伸长补偿掉，保证容器对罐准确、进出矿车畅通。第一层罐笼进出矿车完毕，打点工按一下换层开关，定阻力托爪释放容器，容器下行，当容器运行到上层位置时，托爪自动伸出，把第二层托平，补偿掉提升绳弹性伸长。保证上层准确对轨，平稳进出矿车，多层依次类推。当装卸完毕后，收回托爪，再提升容器。当提升绳出现塑性伸长超限时，井口、井底同时进出车托爪补偿不足时，可启动塑补机构，实现提升绳300 ㎜的塑补。提升绳塑性伸长大于300 ㎜需要调绳（对罐）。本装置可与伸缩罐道配合使用，实现中间水平既可高速通过、又可便利进出车。
　　性能特点：
　　①不受终端载荷变化的影响，对罐准确，进出矿车畅通。
　　②进出矿车时，容器位置固定，对提升设施及罐道无冲击，保护提升设备不受损坏。
　　③多层容器实现自动换层，无需反复对罐，装卸便捷，提升效率高。
　　④适应井底恶劣环境，设备维护量小。
　　⑤安全性好，无蹾罐隐患，使用可靠。
　　规格型号及技术参数表：
