工业焊接机器人

焊接机器人

焊接机器人是从事焊接（包括切割与喷涂）的工业机器人。根据国际标准化组织（ISO）工业机器人属于标准焊接机器人的定义，工业机器人是一种多用途的、可重复编程的自动控制操作机（Manipulator），具有三个或更多可编程的轴，用于工业自动化领域。为了适应不同的用途，机器人最后一个轴的机械接口，通常是一个连接法兰，可接装不同工具或称末端执行器。焊接机器人就是在工业机器人的末轴法兰装接焊钳或焊（割）枪的，使之能进行焊接，切割或热喷涂。

焊接机器人主要包括机器人和焊接设备两部分。机器人由机器人本体和控制柜（硬件及软件）组成。而焊接装备，以弧焊及点焊为例，则由焊接电源，（包括其控制系统）、送丝机（弧焊）、焊枪（钳）等部分组成。对于智能机器人还应有传感系统，如激光或摄像传感器及其控制装置等。

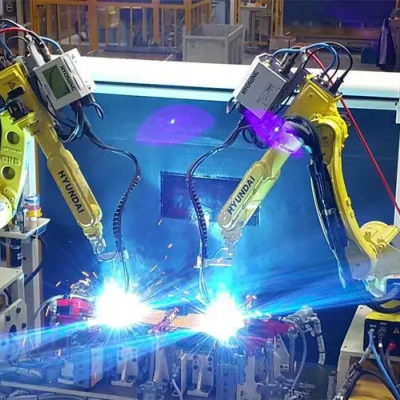

焊接机器人示意图

世界各国生产的焊接用机器人基本上都属关节机器人，绝大部分有6个轴。其中，1、2、3轴可将末端工具送到不同的空间位置，而4、5、6轴解决工具姿态的不同要求。焊接机器人本体的机械结构主要有两种形式：一种为平行四边形结构，一种为侧置式（摆式）结构。侧置式（摆式）结构的主要优点是上、下臂的活动范围大，使机器人的工作空间几乎能达一个球体。因此，这种机器人可倒挂在机架上工作，以节省占地面积，方便地面物件的流动。但是这种侧置式机器人，2、3轴为悬臂结构，降低机器人的刚度，一般适用于负载较小的机器人，用于电弧焊、切割或喷涂。平行四边形机器人其上臂是通过一根拉杆驱动的。拉杆与下臂组成一个平行四边形的两条边。故而得名。早期开发的平行四边形机器人工作空间比较小（局限于机器人的前部），难以倒挂工作。但80年代后期以来开发的新型平行四边形机器人（平行机器人），已能把工作空间扩大到机器人的顶部、背部及底部，又没有测置式机器人的刚度问题，从而得到普遍的重视。这种结构不仅适合于轻型也适合于重型机器人。近年来点焊用机器人（负载100～150kg）大多选用平行四边形结构形式的机器人。

上述两种机器人各个轴都是作回转运动，故采用伺服电机通过摆线针轮（RV）减速器（1～3轴）及谐波减速器（1～6轴）驱动。在80年代中期以前，对于电驱动的机器人都是用直流伺服电机，而80年代后期以来，各国先后改用交流伺服电机。由于交流电机没有碳刷，动特性好，使新型机器人不仅事故率低，而且免维修时间大为增长，加（减）速度也快。一些负载16kg以下的新的轻型机器人其工具中心点（TCP）的最高运动速度可达3m/s以上，定位准确，振动小。同时，机器人的控制柜也改用32位的微机和新的算法，使之具有自行优化路径的功能，运行轨迹更加贴近示教的轨迹。

特点

编辑 播报

点焊对焊接机器人的要求不是很高。因为点焊只需点位控制，至于焊钳在点与点之间的移动轨迹没有严格要求，这也是机器人最早只能用于点焊的原因。点焊用机器人不仅要有足够的负载能力，而且在点与点之间移位时速度要快捷，动作要平稳，定位要准确，以减少移位的时间，提

高工作效率。点焊机器人需要有多大的负载能力，取决于所用的焊钳形式。对于用与变压器分离的焊钳，30～45kg负载的机器人就足够了。但是，这种焊钳一方面由于二次电缆线长，电能损耗大，也不利于机器人将焊钳伸入工件内部焊接；另一方面电缆线随机器人运动而不停摆动，电缆的损坏较快。因此，目前逐渐增多采用一体式焊钳。这种焊钳连同变压器质量在70kg左右。考虑到机器人要有足够的负载能力，能以较大的加速度将焊钳送到空间位置进行焊接，一般都选用100～150kg负载的重型机器人。为了适应连续点焊时焊钳短距离快速移位的要求。新的重型机器人增加了可在0.3s内完成50mm位移的功能。这对电机的性能，微机的运算速度和算法都提出更高的要求。

结构设计

编辑 播报

由于所设计的焊接机器人是在准平面、空间狭窄的环境下工作，为了保证机器人能根据电弧传感器的偏差信息，跟踪焊缝自动焊接，要求所设计的机器人应该结构紧凑、移动灵活且工作稳定．文中针对狭窄空间特点，开发了一种小型移动焊接机器人，根据机器人各结构的运动特点，运用模块化设计方法，把机器人机构分为轮式移动平台、焊炬调节机构和电弧传感器三部分。其中，轮式移动平台由于其惯性大，响应慢，主要对焊缝进行粗跟踪，焊炬调节机构负责焊缝精确跟踪，电弧传感器完成焊缝偏差实时识别．另外，机器人控制器和电机驱动器集成安装于机器人移动平台上，使其体积更小。同时，为了减少恶劣焊接环境下粉尘对运动部件影响，采用全封闭式结构，提高其系统可靠性
