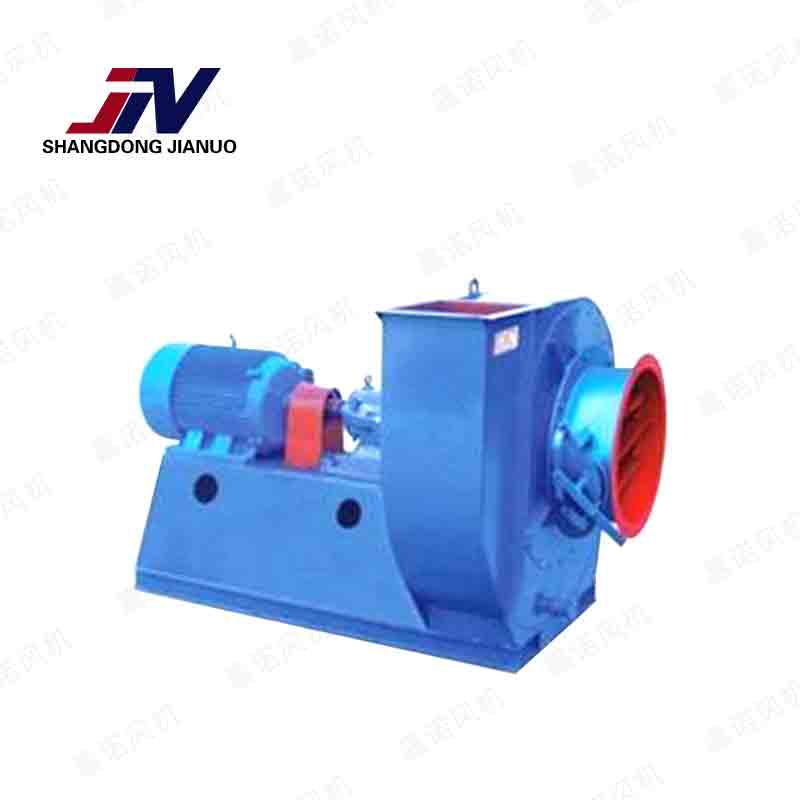

Y8-39 Y9-38锅炉引风机

一、用   途

1)本风机适合于配有省煤器(预热器)荷硝烟除尘装置的 　 0.5～35t/h 工业锅炉选用。凡进气条件相近，性能又相适应者 均可选用，但最高进气温度不得超过 250℃。

2)在引风机前必须加装除尘效率不低于 85%的除尘装置, 以降低进入风机的烟气含尘量，不但减少了烟气对环境污染，而且降低了烟尘对风机的磨损，有利 提高风机的使用寿命。

二、形  式

 　 引风机制成单吸入，机号有 No.4、No.4.5、No.5、No.5.6  、No.6.3、No.7.1、No.8、No. 9、No.10、 　 No.11.2、No.12.5、No.14、No.16 共 13 种。 该风机又可制成顺时针旋转或逆时针旋转两种形式。从传动部正视风机，如叶轮按顺时针方向

 　 旋转，称为顺时针旋转风机，以顺时针表示；叶轮逆时针旋转，称为逆时针转风机，以逆时针表示。均可制成 0°、45°、90°、135°、180°、225°共 6 种角度。 三、结构特点 　 风机主要由叶轮、进风口、机壳、传动组调节门等部件组成

1)叶轮材料为 Q345(16Mn)，.经静动平衡校正，因此运转平稳强度高。

2)机壳用钢板焊接成蜗壳形整体。在蜗板上开有清灰门便于清除堆积在叶片上和机壳内的积灰，保证叶轮的平衡性和气动性能。 　

3)进风口制成收剑式流线形的整体结构。用螺栓固定在机壳入口侧。 　

4)调节门叶片为花瓣形，轴向安装在进风口前面。由于采用了外部传动的结构，转动灵活方便。 调节范围由 900（全闭）到 00(全开)。调节门的扳把位置从进风口方向看，在右侧对旋转风机扳把从下徃上推是全闭到全开方向；对左旋转风机，扳把从上往下拉是由全闭到全开方向。为使调节门各部正常工作，必须很好地润滑，润滑脂采用高温(260℃)膨润土脂，使风机在高温运转时仍能保证润 滑作用。 　

5)  传动部分由主轴、水冷轴承箱、联轴器等组成。主轴由优质钢制成，采用滚动轴承，轴承箱 有整体是和部分式两种形式。No.4～No。6.3 采用整体式轴承箱；No.7.1～No16 采用部分式轴承箱。 两种轴承箱上均需通冷水。耗水量因工作温度和环境温度的不同而异，一般按 0.5～1m3/h/。轴承箱 上装有温度计和油位指示器，轴承箱内润滑油采用全损耗系统用油 L-AN46,加入油量按油位标志的 要求。

四、性能的选择和应用

1)设计和使用单位根据所需要的流量和全压，在性能表中确定所选引风机的机号，具体性能及 配用电动机须从表中选用，亦可选用其它型号电动机，但功率、转速要适当，并在订货时注明。 　

2)性能表与选用表中 No.4～No.6.3  按气体温度 t＝220℃、200℃，大气压 Pa=101325Pa，气体密 度ρ=0.713 ㎏/m3、0.745 ㎏/m3 的烟气介质计算。№.7.1 以上按气体温度 t=200℃、175℃，大气压 Pa=101325P，气体密度ρ=0.745 ㎏/m3、0.78 ㎏/m3 烟气介质计算。带调节门风机的选择曲线与性能 表均指调节门叶片为全开(0℃)时的参数。

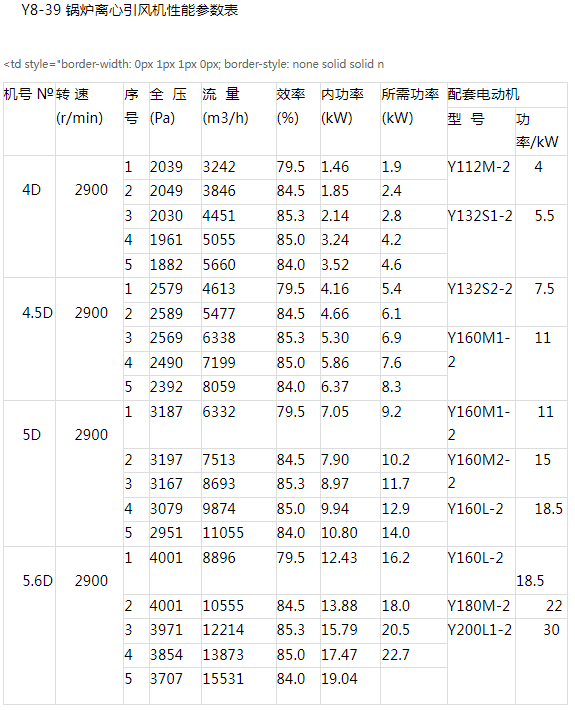

五、性能参数表
