9-04、9-06 离心风机

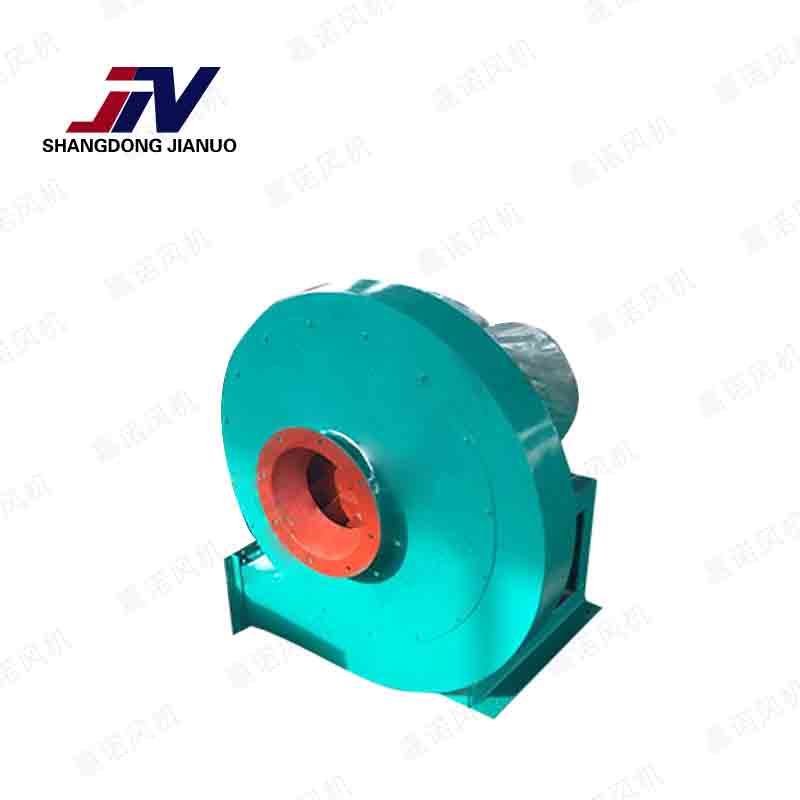

9-04、9-06系列高压小流量离心鼓风机

1、用途

为适应我国电力设备发展的需要，我们开发了9-04、9-06系列高压小流量离心鼓风机，并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼铁、化工系统。介质温度一般不超过50℃(最高不超过80℃)，介质中所含尘土及硬质颗粒物不大于150mg/m³。

2、形式

该鼓风机为单吸入式，9-04有№6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11个机号；9-06有№6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7个机号。

通风机可制成右旋和左旋两种形式，从电动机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；逆时针旋转者称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”“右”均可制成0度、90度、180度共三种角度。

风机传动方式为C式和D式两种。

3、结构特点

该鼓风机主要由叶轮、机壳、进风口、底座、传动组组成。

1)叶轮：9-04型风机长短叶片共40片；9-06型风机长短叶片共36片。均属前向弯曲叶型。叶轮成型后经静、动平衡校正，故运转平稳。

2)机壳：用普通钢板焊接成蜗形壳整体。

3)进风口：做成收敛式流线型的整体结构，用螺栓固定于前盖板组上。

4)传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱为整体结构，采用滚动轴承，用轴承润滑脂润滑。两侧盖处装有可拆密封圈。

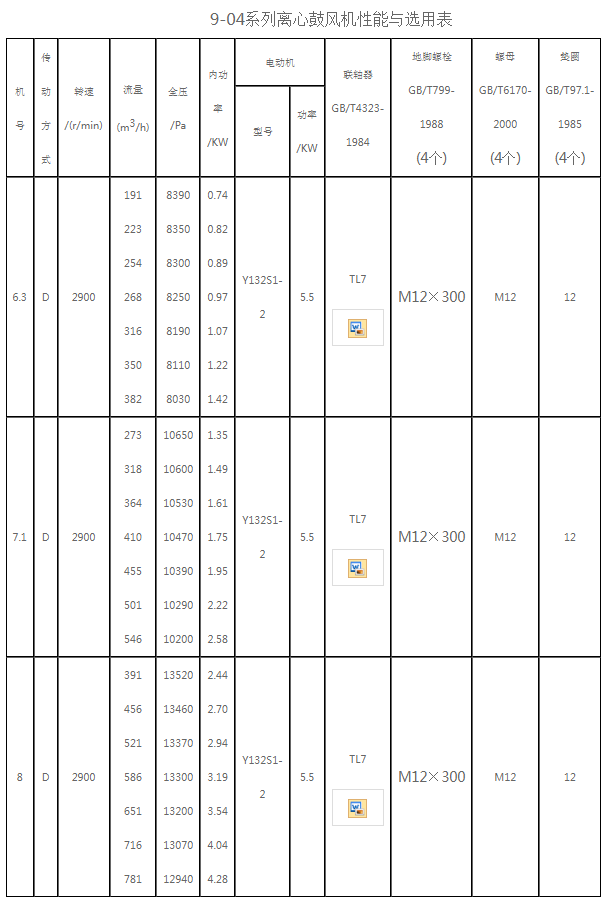

4、性能与选择
