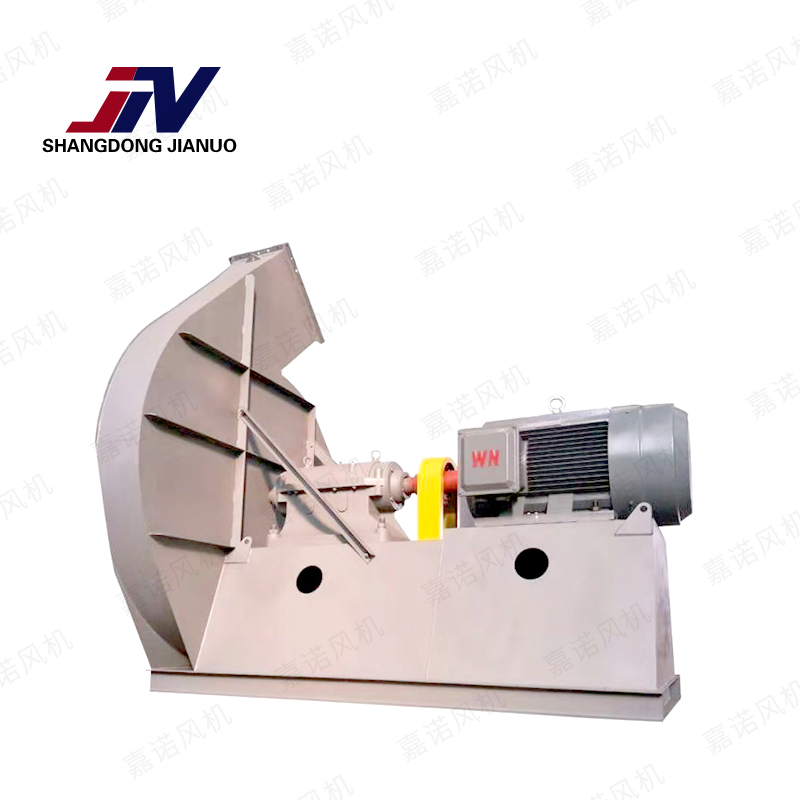

9-19 离心风机

一、风机的用途

9-19型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自然、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中尘土及硬质颗粒物不大于150mg/m³。

二、风机的型式

本风机为单吸入式，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。

本风机通常制成右旋和左旋两种型式，从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，逆时针旋转者称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。

风机的传动方式分为A式(№4—6.3)、D式和C式(№7.1—16)三种。

三、风机的结构

№4—6.3主要由叶轮、机壳、进风口、支架等组成；№7—16主要由叶轮、机壳、进风口、传动组等组成。

叶轮：9-19型风机叶片为12片，9-26型风机叶片为16片。均属前弯曲叶型。叶轮扩压器外缘最高圆周速度不超过140m/s。叶轮成型后经静、动平衡校正，故运转平稳。

机壳：用普通钢板焊接成蜗形壳整体。

进风口：做成收敛式流线型的整体结构，用螺栓固定于前盖板组上。

传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。

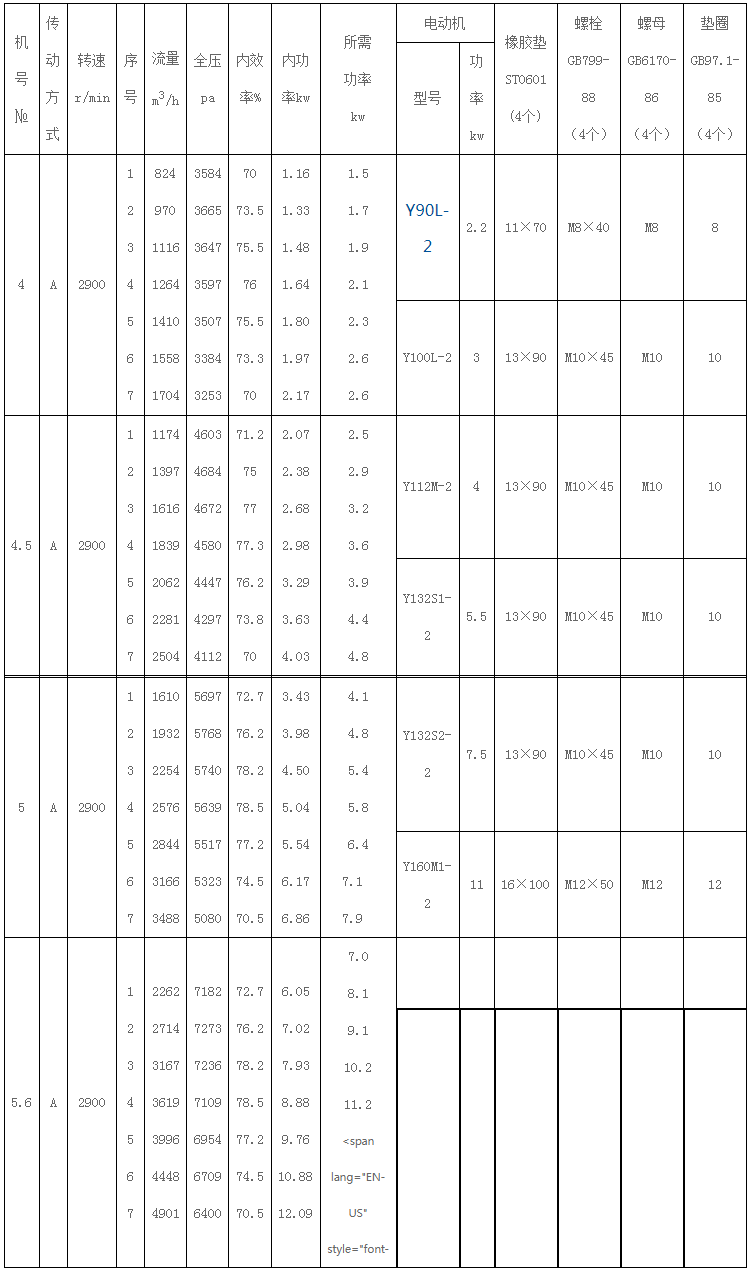

9-19№4A、4.5A、5A、5.6A高压离心通风机性能与选用件表
