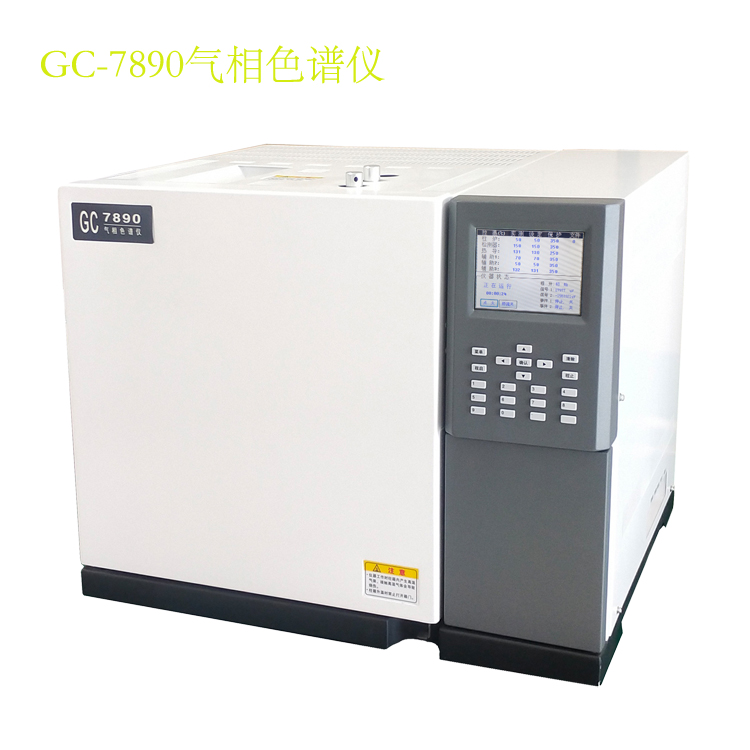

GC-7890型煤矿井下气分析气相色谱仪

GC-7890型煤矿井下气分析专用仪

适用范围：

煤层气、矿井气体、采空区气体、密闭区气体

仪器简介：

该仪器专用于煤矿井下气体分析，火灾预报，瓦斯爆炸危险判别。其中包括预测、预报和熄灭程度启封指标的分析。利用热导检测器、双氢焰检测器、甲烷转化炉、6通阀和10通阀进样装置、专用不锈钢填充柱，一次进样完成对矿井瓦斯气体 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的常量及微量组份分析。

执行标准:

AQ/T1019-2006煤层自然发火标志气体色谱分析及指标优选方法

AQ/T1008-2007矿山救护规程

GC-7890型煤矿井下气分析气相色谱仪性能特点：

◆ 以新一代高性能、高稳定性GC-7890型气相色谱仪为基础，运行可靠稳定。

◆ 采用三根不锈钢填充柱，确保整套仪器长期不间断工作。

◆ 采用三检测器流程：热导检测器、氢火焰检测器、及加装转化炉。

◆ 分析速度快：4-8分钟内，一次进样完成对矿井瓦斯爆炸气体常量 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的分析。

◆ 配有4/8升铝瓶装多组份标准混合气体。

◆ 配套矿井气分析专用3通道色谱工作站（选配）。可设置各种气体浓度和烷烯比的报警值，并可自动对进入瓦斯爆炸三角形的甲烷和氧气浓度进行报警。自动进样和手工进样的结果都可存入数据库。在数据库中可按时间或取样地点打印（或查询）历史数据或趋势图，并可显示瓦斯爆炸三角形与历史数据之间的距离。

◆可实现在线自动分析，通过敷设管道仪器可按周期自动取样，不间歇的对工艺样品气进行监测自动标定，无须人工校验。管道的探头未敷设到的地方，可采用人工采样检测，灵活可靠。

仪器技术指标：

1、氢火焰离子化检测器(FID)：

圆筒型收集极结构设计，石英喷嘴，响应极高

检测限：≤8×10^-12g／s(正十六烷/异辛烷)

基线噪声：≤2×10^-13A

基线漂移：≤2×10^-12A/30min

线性：≥10⁶

2、热导检测器(TCD)：

采用半扩散式结构

电源采用恒流控制方式

灵敏度：≥3000mV·ml／mg，高灵敏度≥8000mV·ml／mg

基线噪声：≤10μV。

基线漂移：≤100μV/30min。

线性：≧10⁴

3、大屏幕LCD液晶显示：

清晰显示各路温度的设定值，实测值和保护值

实时显示仪器状态

触摸式键盘，菜单式操作

4、温控指标：

柱  箱：室温上5℃~399℃     精度±0.1℃

进样器：室温上5℃~399℃     精度±0.1℃

检测器：室温上5℃~399℃     精度±0.1℃

转化炉：室温上5℃~399℃     精度±0.1℃

5. 最小检测浓度：CO≤0.5ppm   O2、N2≤0.1%   CO2≤1ppm

CH4、C2H6、C2H4、C2H2≤0.1ppm

6.定性重复性RSD≤1%
