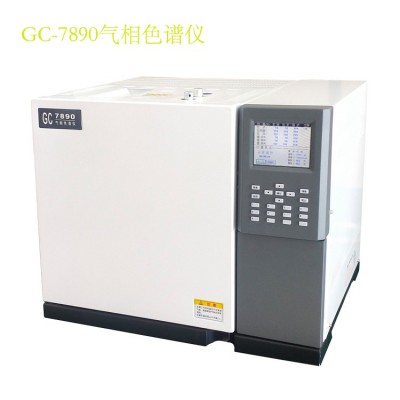

GC-7890气相色谱仪（电力系统专用）

GC-7890气相色谱仪（电力系统专用）

本仪器采用LCD中文大屏幕显示器，全微机控制系统的新型色谱仪器。该仪器具有掉电保护、超温保护、断气保护、开机自检故障诊断提示功能。

 GC-7890SD电力系统专用气相色谱仪气路流程设计，符合GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、GB/T7252-2001《变压器油中溶解气体分析和判断导则》、DL/T 722-2000《变压器油中溶解气体分析和判断导则》中的指标要求，同时具有更高灵敏度和精度。采用双柱并联，三检测器（FIDI、TCD、甲烷转化炉FIDII）流程，实现一次进样完成绝缘油中溶解气体组分(包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳)含量的全分析。广泛应用于供电局、发电厂冲油电器（包括变压器、电抗器、电流互感器、电压互感器、充电套管、气体继电器）等发、供电企业，判断运行中的充油电器是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段，

也是充油电器制造厂家对其设备进行出厂检验的必要手段。

 GC-7890气相色谱仪（电力系统专用）

主要技术指标：

●320×240图形大屏幕实现中、英文显示，参数设置简单直观；

●完善的自诊断功能，能使用户方便的检查故障部位和故障类型；

●可靠的抗干扰系统，出现电源波动或瞬间断电等情况都不会影响仪器正常工作；

●完善的温度过热保护及铂电阻开路、短路报警功能，保证温度不失控；

●载气压力监视系统，实现保护色谱柱、TCD、ECD的功能；

●采用先进的FLASH记忆系统，使得数据保护不再受困于电池的失效；

●高稳定、高灵敏的微电流放大技术使FID检测限显著提高；

●新型的热导检测器灵敏度更高；

●仪器可选配内置AD转换电路，直接数字输出色谱信号；

●仪器可选配XS-H2000工作站，实现在PC上完成控制与分析的全部工作；

●仪器气路系统可选配电子流量显示；

●新型的气路控制阀件，保证分析参数的重复性；

●毛细管系统具有分流和分流/不分流进样方式；

●后开门技术实现近室温工作，9阶程序升温；

●仪器可选配手动/自动FID,FPD点火装置

主要技术指标：

1、 氢火焰离子化检测器(FID)：

圆筒型收集极结构设计，石英喷嘴，响应极高

检测限：≤8×10^-12g／s(正十六烷/异辛烷)

基线噪声：≤2×10^-13A

基线漂移：≤2×10^-12A/30min

线性：≥10⁶

自动点火

稳定时间：十分钟

2、热导检测器(TCD)：

采用半扩散式结构

电源采用恒流控制方式

灵敏度：≥4000mV·ml／mg(正十六烷/异辛烷)。

基线噪声：≤20μV。

基线漂移：≤100μV/30min。

线性： ≧10⁴

3、大屏幕LCD液晶显示：

清晰显示各路温度的设定值，实测值和保护值

实时显示仪器状态

触摸式键盘，菜单式操作

可通过键盘点火并通桥流

4.定量重复性RSD≤3%

5.定性重复性RSD≤1%

6.最小检测浓度：
