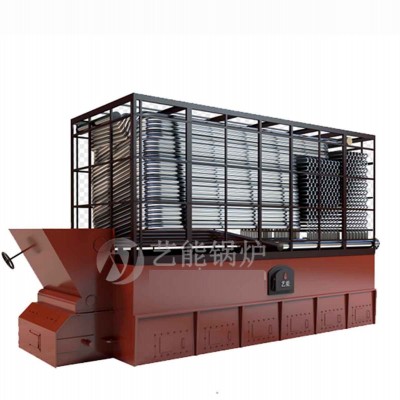

卧式链条炉排导热油锅炉

输出功率：1200KW-20000KW

循环介质：导热油

工作压力：0.8-1.0Mpa

工作温度： ≤ 320 ℃

工作效率：82%-88%

适用燃料：烟煤、无烟煤、生物质颗粒。

注1、上述所有值时以天然气低位发热值8400kcal/Nm3，柴油低位发热值10250kcal/kg为标准计算的。

注2、因不断改进的需要，本公司保留修改外观及规格尺寸的权利，以上参数仅供参考，请以最终图纸为准。

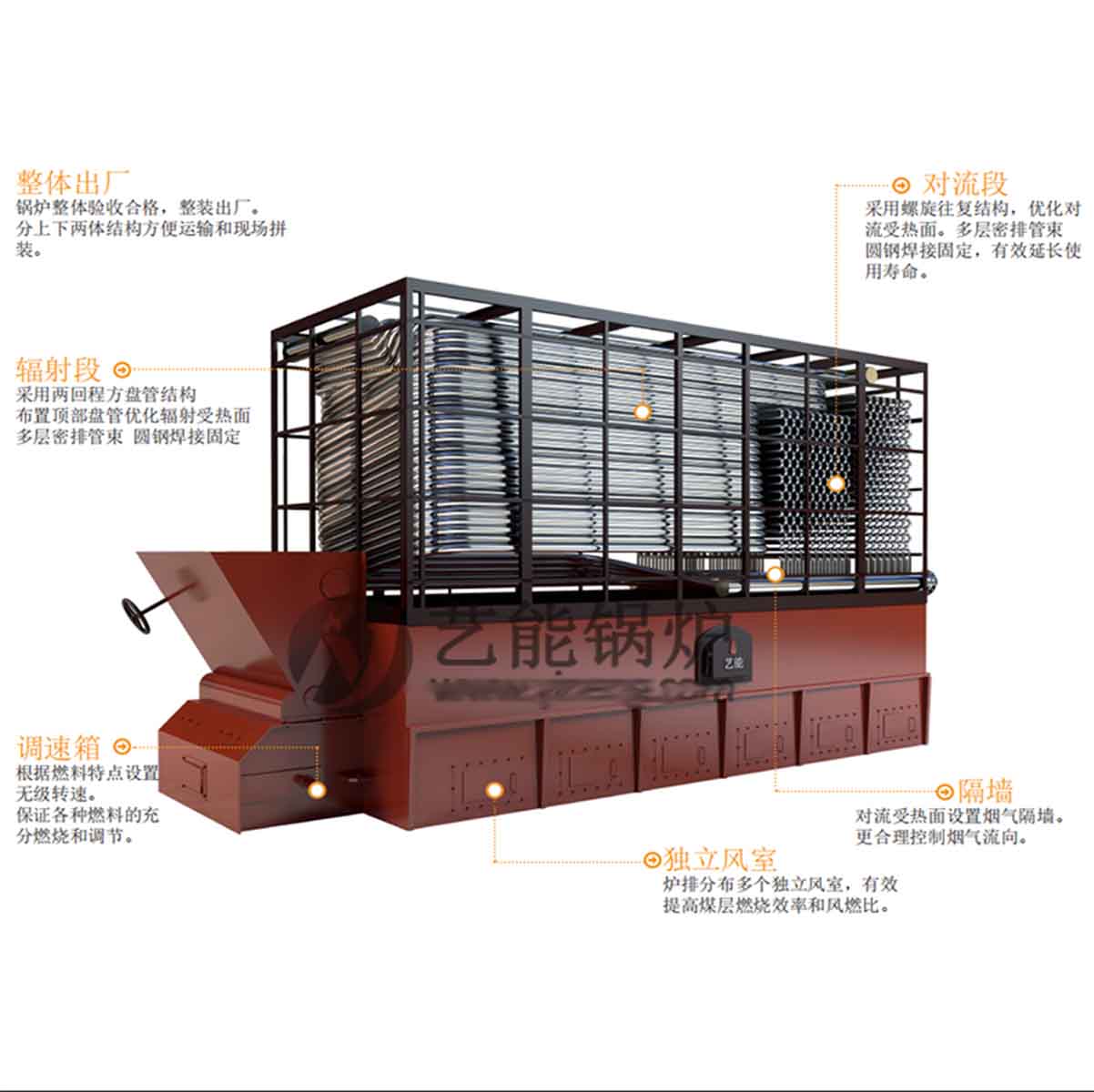

YLW系列燃煤导热油锅炉采用方箱盘管结构，设置对流段和辐射段受热结构。方箱顶部采用列管平铺式顶盘管，有效的保护了锅炉顶部的炉墙受热并能有效提高热效率，辐射段是燃料在燃烧室点燃后，形成的火焰充满在方箱盘管内，并通过盘管壁传递辐射热，此为第一回程。对流段是燃烧产生的高温烟气在汇聚，转向进入第二回程，即对流管束区，经对流换热后，烟气温度逐渐降低，随后经尾部受热面进入烟囱排向大气。 链条炉排和锅炉本体分体出厂。该锅炉采用链条炉排实现机械加煤，配有鼓、引风机进行机通风，并装有出渣机实现机械出渣。运行时燃料自加煤斗落到炉排上进行燃烧，高温烟气经过后拱反射至炉前进入炉膛，经过辐射受热面辐射换热后，进入对流受热面进行对流换热，然后通往余热锅炉，再进入空气预热器，最后进入除尘器，除尘后烟气由引风机抽引通过烟囱排向大气。
