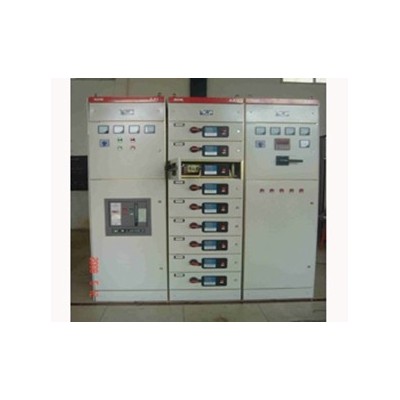

低压抽出式开关柜

低压抽出式开关柜

GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电PC和电动机控制MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

产品使用环境

额定绝缘电压：交流660V，交流1000V

额定工作电压：交流 380 V ，交流660 V

额定频率：50Hz

馈电电路大电流：3150A

抽屉回路大电流：3150A

控制电机大容量：320KW

水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA

水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA

垂直母线峰值耐受电流(0.1S）：63 KA、105 KA

垂直母线短时耐受电流（1S）：30 KA、50 KA

额定工频耐受电压（1min）：2500V

二次工频耐受电压（1min）：2500V

防护等级：IP30、IP40

外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200

产品使用环境

1、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃，超过时，需根据实际情况降容运行；

2、户内使用：使用地点的海拔不得超过2000m

3、周围空气相对温度为+40℃时不超过百分之50，在较低温度时允许有较大的相对温度，如+20℃时为百分之90，应考虑到由于温度的变化可能会偶然产生凝露的影响；

4、装置安装时与垂直面的斜度不超过5℃，且整组柜列相对平整(符合GBJ232-82标准)；

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；

6、用户有特殊要求可以与制造厂协商解决
