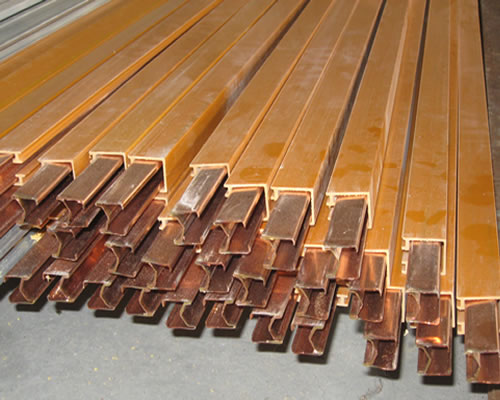

单极H型安全铜滑线

单极H型安全铜滑线

产品简介

   单极H型安全铜滑线/单级铜滑触线/HXPnR-Hn 型安全节能滑触线，选用耐腐蚀的，导电性能优良的无氧铜作导体，具有许用电流密度高、阻抗低等优点。采用了铝合金滑触线的骨触面形式，使集电器与导轨滑面的接触更可靠，稳定性更高。由于导轨的外形尺寸与铝导轨相同，配件可以互换，表现了该产品的通用性。在满足移动设备受电的同时，可用于固定设备的输电母线或作车间母线用

产品详细信息

单极H型安全铜滑线产品特点：单级铜滑触线

    HXPnR-Hn型安全节能滑触线，选用耐腐蚀的，导电性能优良的无氧铜作导体，具有许用电流密度高、阻抗低等优点。采用了铝合金滑触线的骨触面形式，使集电器与导轨滑面的接触更可靠，稳定性更高。由于导轨的外形尺寸与铝导轨相同，配件可以互换，表现了该产品的通用性。在满足移动设备受电的同时，可用于固定设备的输电母线或作车间母线用。

技术参数

一、单极H型安全铜滑线产品介绍单级铜滑触线

   HXPnR-Hn 型安全节能滑触线，选用耐腐蚀的，导电性能优良的无氧铜作导体，具有许用电流密度高、阻抗低等优点。采用了铝合金滑触线的骨触面形式，使集电器与导轨滑面的接触更可靠，稳定性更高。由于导轨的外形尺寸与铝导轨相同，配件可以互换，表现了该产品的通用性。在满足移动设备受电的同时，可用于固定设备的输电母线或作车间母线用。

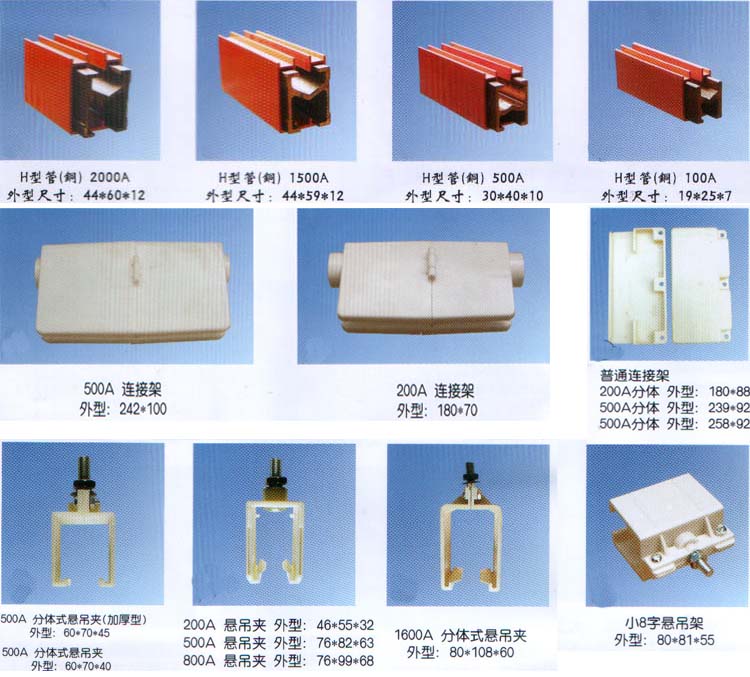

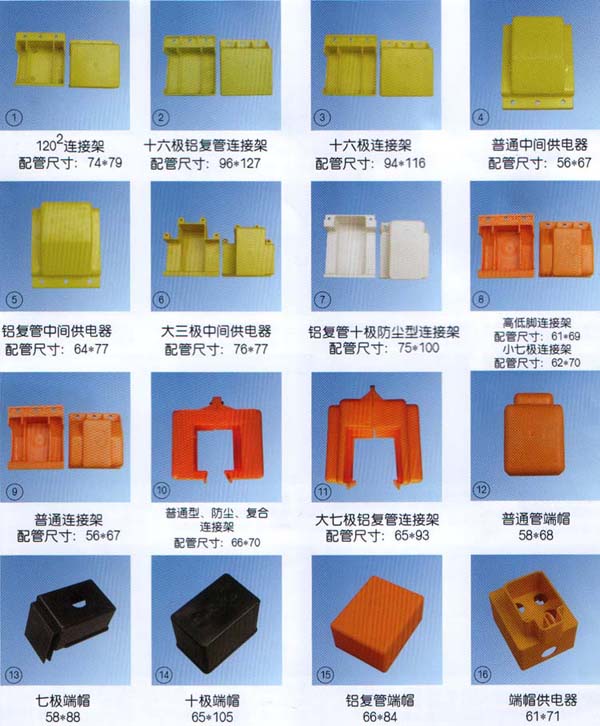

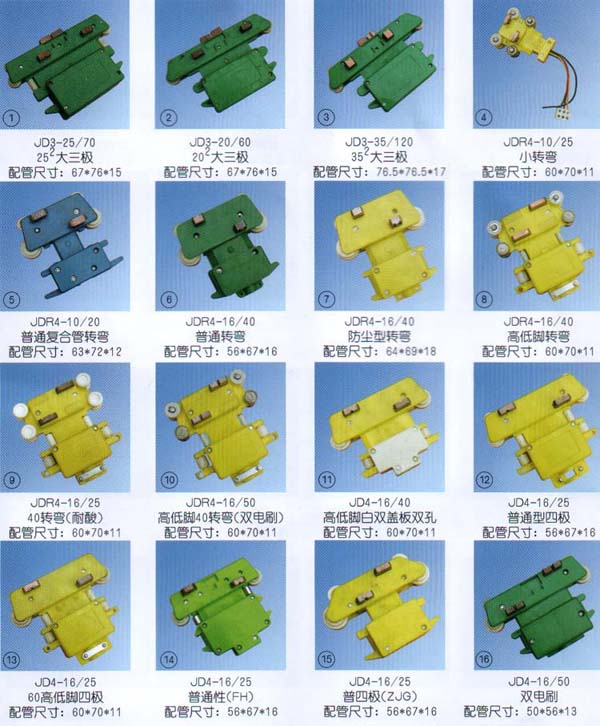

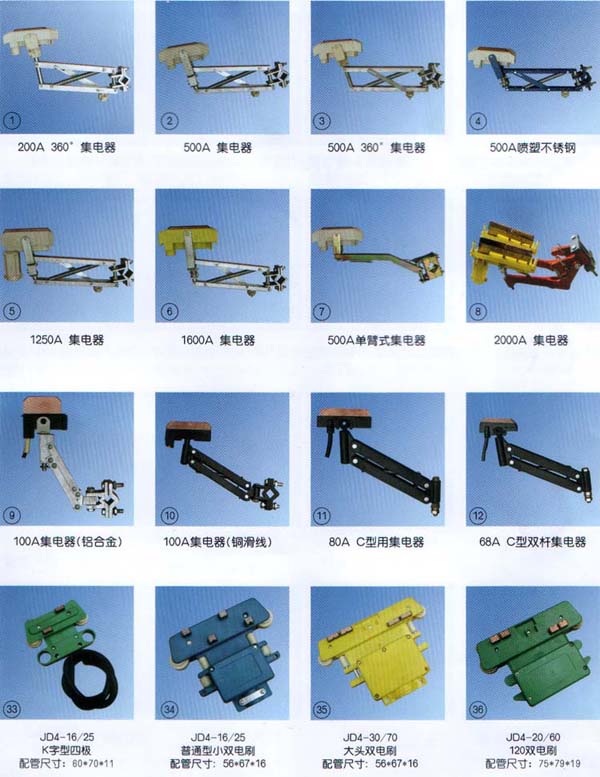

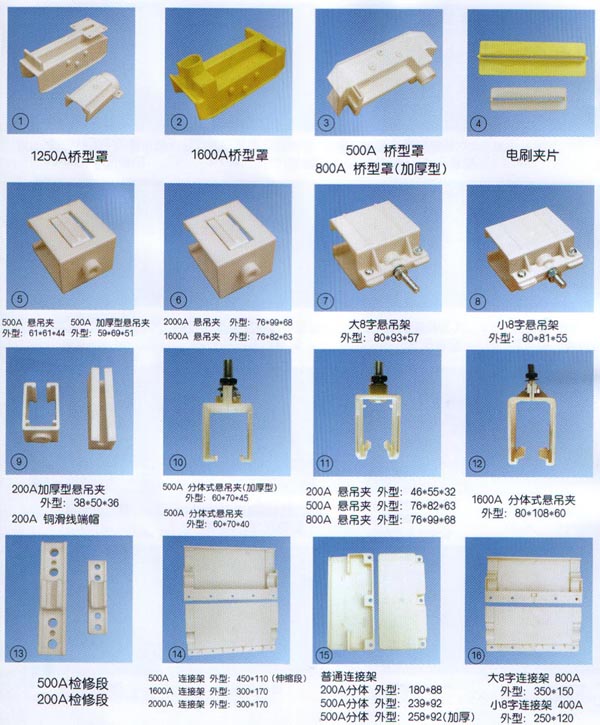

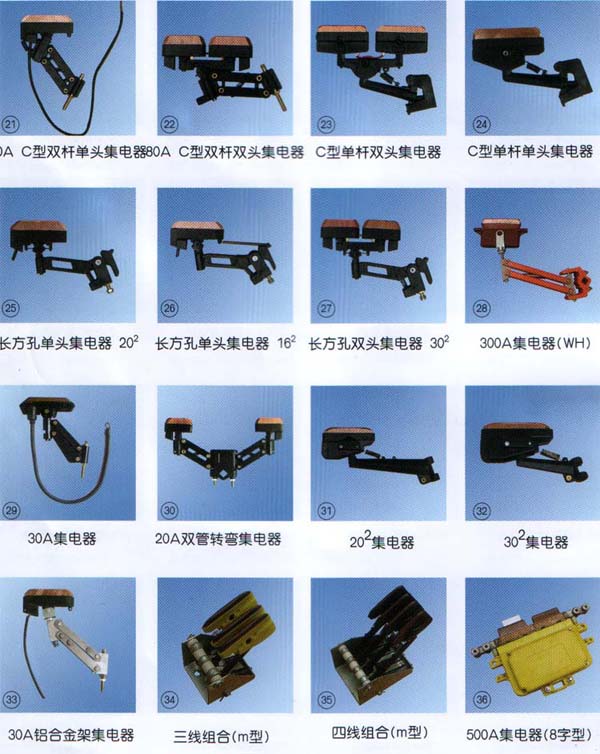

滑触线集电器、滑触线配件 单级铜滑触线

滑触线集电器、滑触线配件 单级铜滑触线

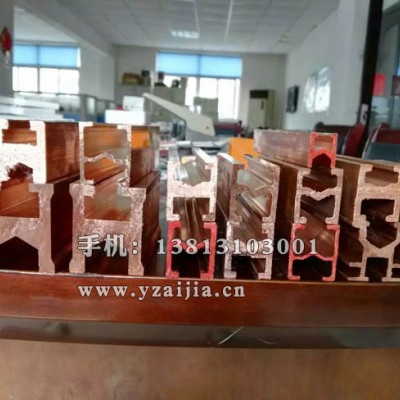

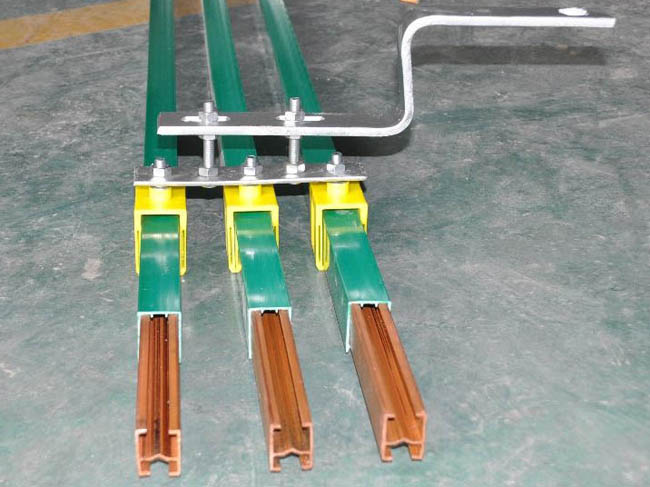

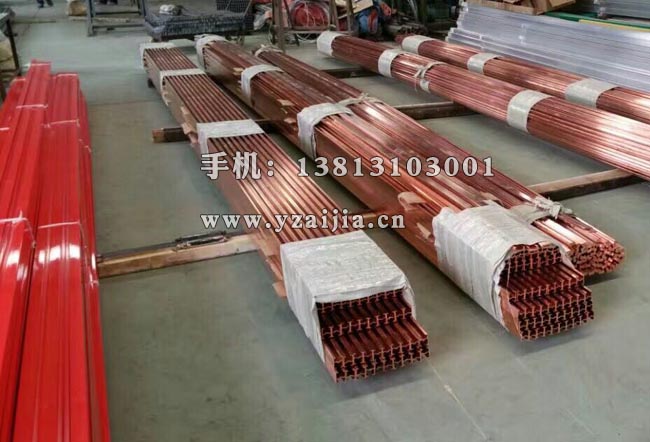

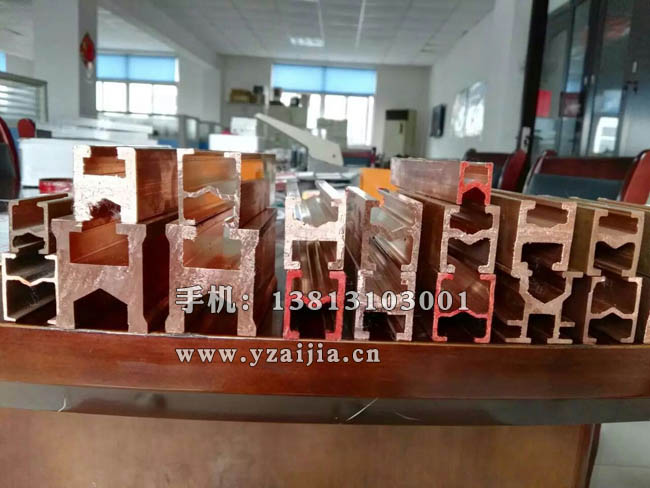

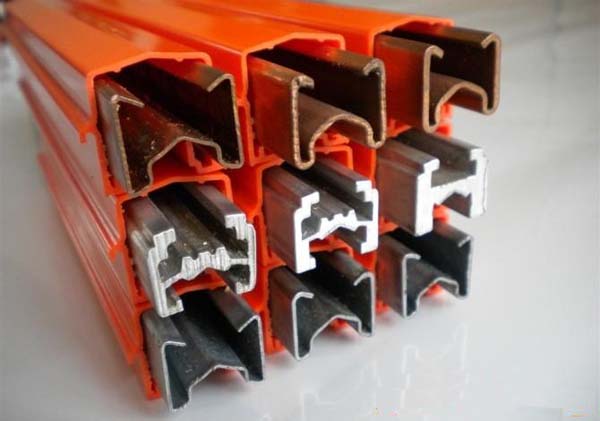

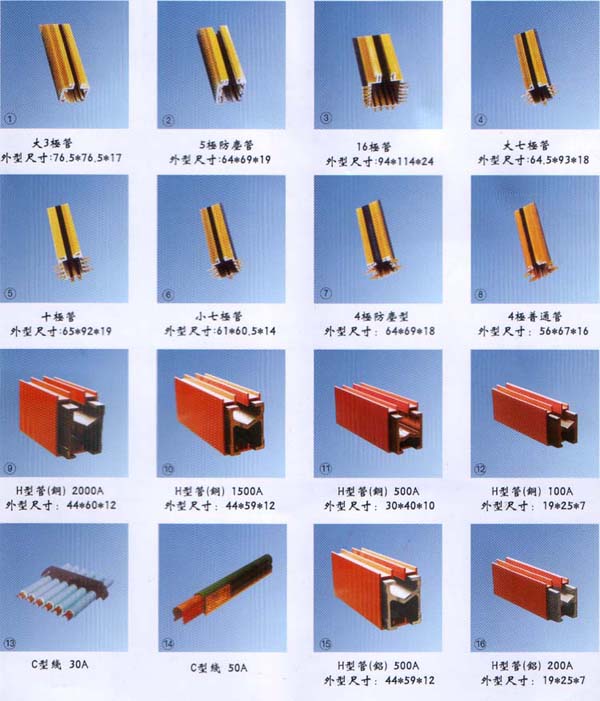

铜导体安全滑触线

产品原理的特点：

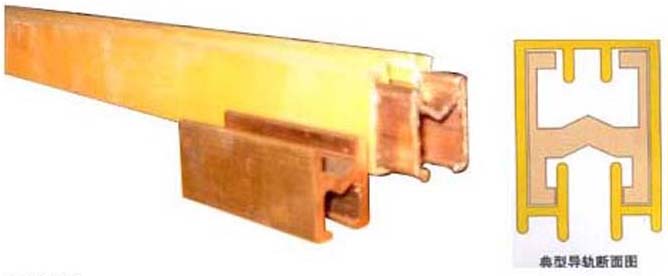

       XJDC塑料保护式安全滑触线，其导电主体断面呈“H”型的铝型材，简称“H”型节能滑线装置。节能是相对于角铁为主体的滑触线，电能在输电过程中的损耗大量地被降低。铝材的电阻率远低于钢材，且比重又小。将铝材轧制成“H”型，是在保证一定导电面积的基础上以提高其整体刚性强度。由于铝材表面硬度低且不耐磨，为此把“H”型滑线中梁制成上拱“A”型，通过特殊工艺嵌装不锈钢型材作为导电磨擦体，其嵌装工艺保证了不锈钢与铝别材的紧密结合，从输入铝型材的电流通过不锈钢使与之保持接触的导电器中的电刷在磨擦接触中将电流传输出去，保证了起重机械在运行过程中电流的连续性。
      导电滑触线沿纵长方向用PVC塑料作整体保护除下部开口处与导电器接触处外。因此安装后滑线没有导电外露部分。给安装和维修带来极大方便。滑线整体塑壳保护后使之具备预防积灰、雨、露、冰雪侵袭之功能，导轨与导轨之间的连接采用专用连接器，能使导轨和塑料外壳同时伸入其间，故连接端同样安全可靠。

选用说明：
在考虑安全、美观、实用的同时，应满足起重机馈电滑触线路上的电压降达到小于5％额定电压降值。
电压降AU(V)的计算
对于三相交流：△=3×Lg×L×Z
单相交流：△=2×Lg×L×Z
直流：△=2×Lg×L×R
式中：LG=负荷电流(A)
L=导轨长度(m)
Z=导轨阻抗(Ω／m)(查技术参数表)
R=导轨阻抗(Ω／m)(查技术参数表)
负荷电流LG的计算
g=KIf1+If2十If3(A)
K=起动系数(绕线型电机取2；直流电机取2―1．5；笼型电机按样本选取)
If1=功率最大的电机额定电流(A)
If2=其它两台可能同时工作的电动机额定电流(A)
导轨长度L的选取
在滑触线端部供电时L取实际滑线长度L=L
在滑触线中间供电时取L／2：L=L/2
在滑触线两端1／4处供电时取L／4 L=L/4
在滑触线中间和两端同时供电时L取言L/6 L=L/6
除上述滑触线选择时应考虑的电压、电流、供电点以外还需考虑起重机所处的环境温度、起重的类别(任务暂载率-JC％)和其它一些特殊情况等。
安装维护说明：
1.安装说明：
    在安装滑触线前先将角钢支架按照用户选择的安装形式，根据滑触线的悬挂间距固定好，在安装现场把 每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时 应注意只能将铝导轨伸进接头的1／2，余1／2留给与另一根导轨连接用，以上工作准备好后，再把一根一根的 滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。当滑触线全线长度超过200米时应加 装伸缩装置(伸缩装置本厂随时可供应)，在引接电源线进线时，可在每6米一根的接头处引接，具体接法可 参照前面接头装置图。
在安装弯道滑触线时，悬吊距离应相应缩短，具体尺寸可根据现场条件而定。 在安装集电器时先把集电器装在配套的方管上，选择与滑触线配合的适当位置固定在用电设备上，应注 意为使集电器与滑触线有很好的跟踪性能和良好的接触压力，集电器与滑触线应安装在同一垂直、水平方向。
2.维护保养：
     滑触线在正常运行中应做定期检查，因为用电设备是每个工矿企业的主要生产工具，稍有差错就会直接 影响工厂的生产效益。在检查滑触线时应检查每6米一个接头处是否有松动、脱开，在检查集电器时，应检查 活动部位是否转动灵活，拉簧是否疲劳，电刷磨损等情况(这些情况都会影响到滑触线的导电性能和集电器 的跟踪性能，应及时作好调整)。
安装维护说明：
1.安装说明：
     在安装滑触线前先将角钢支架按照用户选择的安装形式，根据滑触线的悬挂间距固定好，在安装现场把 每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时 应注意只能将铝导轨伸进接头的1／2，余1／2留给与另一根导轨连接用，以上工作准备好后，再把一根一根的 滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。当滑触线全线长度超过200米时应加 装伸缩装置(伸缩装置本厂随时可供应)，在引接电源线进线时，可在每6米一根的接头处引接，具体接法可 参照前面接头装置图。
在安装弯道滑触线时，悬吊距离应相应缩短，具体尺寸可根据现场条件而定。 在安装集电器时先把集电器装在配套的方管上，选择与滑触线配合的适当位置固定在用电设备上，应注 意为使集电器与滑触线有很好的跟踪性能和良好的接触压力，集电器与滑触线应安装在同一垂直、水平方向。
2.维护保养：
     滑触线在正常运行中应做定期检查，因为用电设备是每个工矿企业的主要生产工具，稍有差错就会直接 影响工厂的生产效益。在检查滑触线时应检查每6米一个接头处是否有松动、脱开，在检查集电器时，应检查 活动部位是否转动灵活，拉簧是否疲劳，电刷磨损等情况(这些情况都会影响到滑触线的导电性能和集电器 的跟踪性能，应及时作好调整)。
