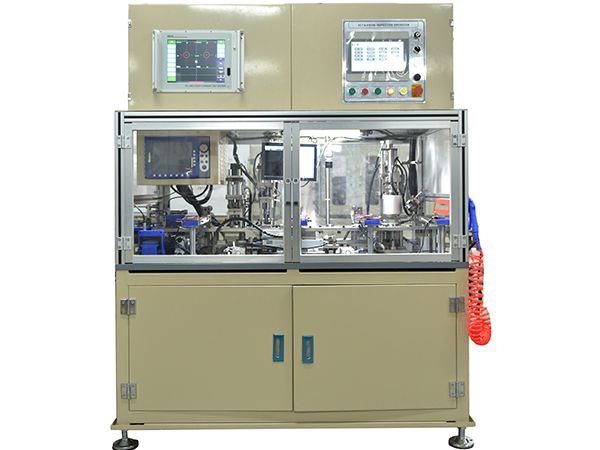

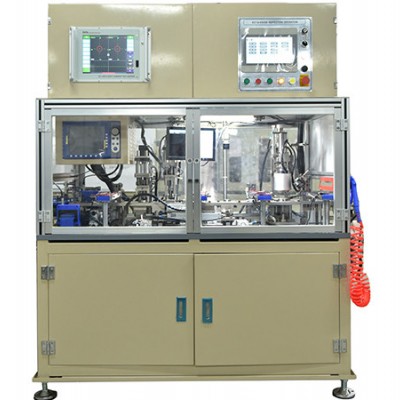

ETC涡流探伤机

　　涡流探伤机-介绍

　　设备用途

　　用于深沟球轴承成品轴承的内径面及外径面裂纹检测

　　设备包含功能

　　a) 外径面裂纹检查

　　b) 内径面裂纹检查

　　c) 视觉检查少球

　　d) 铆合后铆钉高度检查

　　技术指标

　　可加工轴承外径尺寸范围：φ20 ～φ30mm、φ30 ～φ60mm、φ60 ～φ90mm;

　　可检出长度>2mm，深度>0.1mm，宽度>0.03的裂纹;检出合格率100%;(提供样件，使用样件验证);

　　涡流探伤：探头扫描式检查，通过与设定值对比，可自动检测出裂纹超差的产品;

　　探伤方式：轴承平放，探测内径面裂纹时轴承内圈旋转，装针机，探测外径面裂纹时轴承外圈旋转;(探伤仪器采用品牌博客纳);

　　少球检查：通过视觉影像技术(昂纳影像系统)，采用背光源，摄像头对轴承在光源下的投影进行取像分析，判断轴承是否少球;

　　钉高检查：采用接触式测量，使用思博位移传感器对轴承的每个钉进行接触测量,钉高检查为总钉高检查;

　　工作效率：4.0～6.0秒/套
