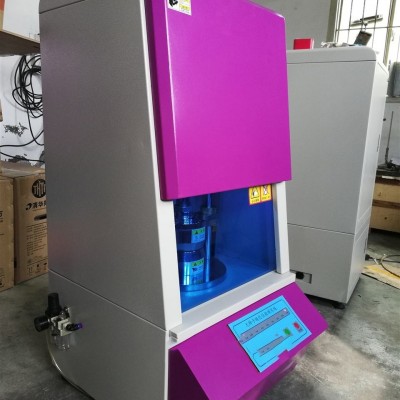

橡胶硫化仪

一、橡胶硫化仪技术规格:

1、执行标准:ASTMD5289-95ISO6502-1999(E)GB/T16584-1996

2、测温范围:室温--200℃

3、测温精度:100--200℃时，±0.01℃

4、控温稳定度:100--200℃时，±0.1℃

5、设定范围:0--200℃;设定zui小单位:0.1℃

6、温度显示范围:0--200℃;显示分辨率:0.01℃

7、设定时间范围:0--200分钟;

8、自动量程切换:根据实际力矩自动增加和减少(5-20N.m)

9、扭矩显示精度:0.001N.m

10、电源:~220V±10%，50±1Hz，必须要良好接地11、压缩空气:0.4Mpa由气动调节阀控制12、摆动频率:100次/分钟(约1.7HZ)

13、环境温度:常温--40℃，相对湿度<80%(空气中不含腐蚀性气体)14、质量:约200kg功率:1KW

15、外型尺寸约:650X650X1100(mm)

二、橡胶硫化仪数据处理要求:

绘制格式、曲线、参数如下图1所示 ML: zui小转矩 MH:zui大转矩

TS1(早期硫化时间、焦烧时间):ML+0.1Nm即在ML的基础上增加0.1N·m力矩时所对应的时间，以分钟计算。 TS2(早期硫化时间、焦烧时间):ML+0.2Nm即在ML的基础上增加0.2N·m力矩时所对应的时间，以分钟计算。 T10(初始硫化时间):ML(MH-ML)x10%既转矩达到此值时所对应的时间，以分钟计算。

T30(能精确评定的硫化时间):ML(MH-ML)x30%既转矩达到此值时所对应的时间，以分钟计算。 T50(能精确评定的硫化时间):ML(MH-ML)x50%既转矩达到此值时所对应的时间，以分钟计算。 T70(能精确评定的硫化时间):ML(MH-ML)x70%既转矩达到此值时所对应的时间，以分钟计算。 T90 (经常采用的*硫化时间):ML(MH-ML)x90%既转矩达到此值时所对应的时间，以分钟计算。 VC(硫化速度指数):VC=100/(T90-TS1)

三、构造与原理:

1、机械部分:由外壳、上下模、1.7HZ摆动机构、测力传感器组成;

2、空气控制系统:由开合模的气缸、电磁阀，门控系统和空压机四部分组成;

3、电控系统:由测温系统和控温系统组成;

4、测试系统:主要由微处理器、计算机控制系统、数据获取器、交流器、数据处理器、电机控制、报告打印机组成。
