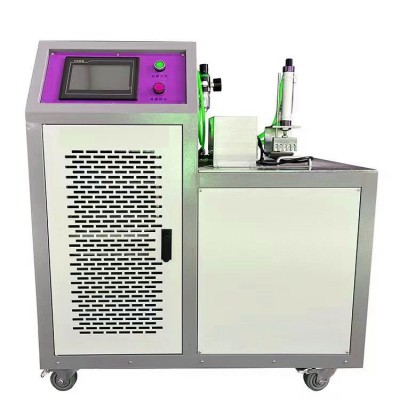

橡胶/塑料低温脆性冲击试验机

一、压缩机制冷橡胶制品低温脆性试验机/压缩机制冷塑料制品低温脆性试验机技术参数

1、试验温度及时间:将近-80度(正常1个多小时)降温时间短，无需水冷却，更环保。

2、冲击速度:2m/s±0.2m/s

3、恒温后，试验3min时间内温度波动:<±0.5℃波动小，控温更准确。

4、冲击器中心到夹持器下端距离:11±0.5mm

5、外型尺寸:830*540*1260

6、功率:800W功率更小，达到温度后压缩机还有自动停机，更环保节能。

7、容积:3500 ml容积更大，测试范围更广

二、压缩机制冷橡胶低温脆性试验机/压缩机制冷塑料低温脆性试验机结构原理

3.1升降夹持器

升降夹持器由带有夹持器的气缸和气缸座组成。

从试样受冲击部位，到夹持器下端的距离为11.0±0.5mm，如图1所示。

3.2冲击装置

冲击装置由冲击器和冲击气缸组成。

3.3冲击器

冲击器头部形状和尺寸如图2所示。冲击器的重量为200±20g，其工作行程为40±1mm。冲击气缸在复位状态下，冲击器端部到试样的距离为25±1mm。

3.4冷冻介质:工业乙醇

3.5本测定仪器采用压缩机直接致冷,不需要冷却循环水。

4、使用方法

4.1接通电源，温控仪和计时器显示灯亮。

4.2向冷井中注入冷冻介质(一般为工业乙醇)，其注入量应保证夹持器的下端到液面的距离为75±10mm.

4.3将试样垂直夹在夹持器上(如图1)。夹的不宜过紧或过松，以防止试样变形或脱落。

4.4按下夹持器，开始冷冻试样，同时启动时序控制开关(或按动秒表)计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃,

4.5提起升降夹持器，使冲击器在半秒钟内冲击试样。

4.6取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。

4.7试样经冲击后(每个试样只准冲击一次)，如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。

通过反复试验，确定至少有两个试样不破坏的zui低温度和至少一个试样破坏的zui高温度，如这两个结果相差不大于1℃时，即试验结束。

5、试验标准

5.1规格

试样的长为25.0±0.5mm，宽为6.0±0.5mm，厚为2.0±0.3mm,

5.2要求

试样的表面应光滑，无外来杂质及损伤。成品应经打磨后裁制成相应尺寸。

6、注意事项

6.1气缸压力在出厂前已调节好，不能任意变动。
