不锈钢管氧化皮检测仪

（型号：BTDO—Ⅱ）

一、简介

近年来，火力发电机组在向高效、节能方向发展，为此大型火力发电机组锅炉中比较普遍使用了耐高温、抗腐蚀性能更好的不锈钢来制造过热器管道。但是经过较长时间运行或短时间超温运行，管道内部不可避免地产生氧化皮。在温度波动特别是停炉、启炉时，容易因为热应力剥落而堆积在管弯头部位。严重时会直接导致管道运行时发生爆裂。
   BTDO—Ⅱ型锅炉管内氧化皮无损检测仪是采用先进的电子技术和电磁检测技术，该仪器可以快速有效地定量检测电厂锅炉不锈钢管内部氧化皮剥落堆积状况，排除不锈钢管氧化皮过多而导致爆管；同时此仪器也可以检测出不锈钢钢管内部铁磁性的异物，比如：铁屑，金属焊丝等。

二、工作原理

该检测仪器依据磁感应原理在锅炉奥氏体钢管道外壁对堆积的氧化皮磁强度及氧化皮堆积边缘进行检测。

奥氏体不锈钢管道原本不导磁，即不被磁铁吸引。在高参数电站锅炉中，奥氏体不锈钢管道中流动的高温蒸汽和管壁金属会发生氧化反应形成氧化皮，而氧化皮具有很强的导磁能力。在不锈钢管道外部施加一定恒定磁场，不锈钢管道内内部如果存在氧化皮，永磁体产生的磁场就会磁化管道中存在的强磁性氧化物，然后用磁场敏感元件在管道外部检测来自管内氧化物的杂散磁场的强度。通过检测管道内氧化物磁场强度的大小，最终反应出管道内氧化皮的多少。

同理，依据磁感应原理，利用磁场敏感元件在管道外部检测来自不锈钢管道内的杂乱磁场的强度的大小，也可以反应出管道内铁磁性异物的多少。

三、性能特点

● 重量轻，结构简单，易于操作，无需培训；

● 检测速度快，检测数据量化，实时显示，无须对被测物进行表面处理；

● 灵敏度高，对管道内氧化皮量的微小变化能够准确的反映；

● 不仅可以检测氧化皮，也可以检测其他来源的铁磁性异物。

四、仪器性能指标

工作温度范围：-20℃～＋45℃

显示：LED小型液晶显示器

供电方式：锂电

连续工作时间：4小时

灵敏度：采用高灵敏度的霍尔元件，灵敏度为0.01g/0.1

五、使用方法

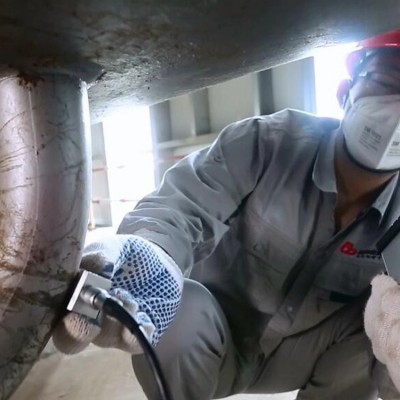

用手握住探头，使其凹面朝上贴紧管道外表面，从所检查管道的一端均速平行滑动到另一端，同时注意观察主机显示屏上数值的变化。若探头滑动到某处时，显示数值有较大变化，将探头紧贴管道外壁做圆周移动，记录下最大显示数值。记录好数值后，继续按照上述方法对管道进行检测。
