大型移动罩式炉

　　产品介绍

　　移动罩式双料台电炉主要用于特殊大件不锈钢元、板、合金材料、固熔等1200℃内工艺热处理。同时也可以用于一般金属材料、焊接结构件预热、时效，在氧化性气氛下进行正火、退火、淬火等热处理加热。

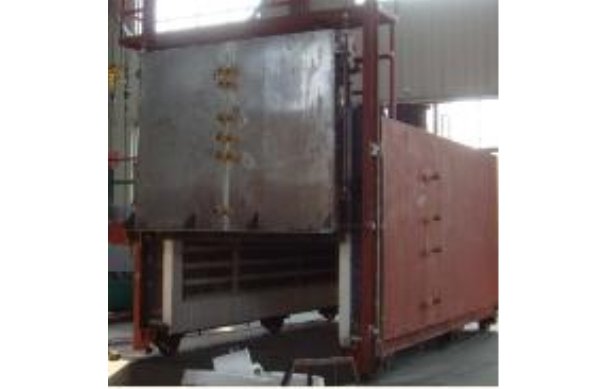

　　该系列电炉由贯通移动炉体、纤维炉衬、加热元件、双升降炉门、主动轮，从动轮行车机构、固定及活动电源插件、两台加热承重工作平台、炉门启闭机构、智能PID电控操作柜及工业计算机等部分组成。

　　炉主架、炉壳、炉门、平台均由型钢和钢板剪拆后焊接而成，主炉架采用20#槽钢制作成龙门架，由多个龙门架组成一个罩式可移动骨架，在骨架下部安装有八件独立可自动微调整的移动轮，其中有一对配有减速同步的动力轮，前后运动推动整个炉主体运动及联接电源，到正确位后自动停止。

　　炉主架内焊有钢板，形成一个整体贯通移动炉体，在炉体内砌筑炉衬，炉衬采用日本合资生产1400℃陶瓷纤维棉砖，用耐热不锈钢固定件，将棉砖固定在炉侧、墙顶部砌筑后在表面加一层高温凃料，保证炉壁炉顶的表面强度，在炉侧，炉门上安装有加热元件，加热元件采用高电阻合金扁带，制成二层之字型发热体，固定在炉壁的预埋棉砖固定卡上，卡上套有耐高温的陶瓷套，采用了二级绝缘保护。

　　承载平台在同一轨道上制作了两台，移动炉体移动到一台加热平台时，另一台平台进行冷却、装料。两台平台交换使用，保证了生产周期又节省了热能，贯通移动炉体上两端有一双可升降炉门，当移动炉体到达后自动关闭，移动炉体与承料平台纵向之间，用纤维制品砖砌筑迷宫式，通过活动沙槽与沙刀进行密封，减少了电炉的辐射和热对流损失。每个承重平台上均匀分布三十六个立柱式箱体，它们高于底面150mm，在三十六立柱式箱体上可平行、垂直上放置3000mm×200mm方箱，用于承载各种板材元钢及各种工件，承载平底面上按区域安装有电加热带，保证各区域的使用功率及功率分布，同时保证了炉内均匀性。

　　控制部分采用程序智能仪表调节PID，采用可控硅过零触发电路、自动调节功率。给定工艺曲线参数，自动控制工艺，同时配有台湾研华工业控制机，用MCGS软件，组态电炉整个工作状态及画面与电炉通讯，并且储存和随时记录打印历史曲线、时实曲线，双重超温报警，双重记录，电炉控制部分可独立操作与计算机也可以联机操作，另外配置一台上海大华仪表多点记录仪作记录及监控各工作区域，从而提高电炉的管理程度及自动化程度。
