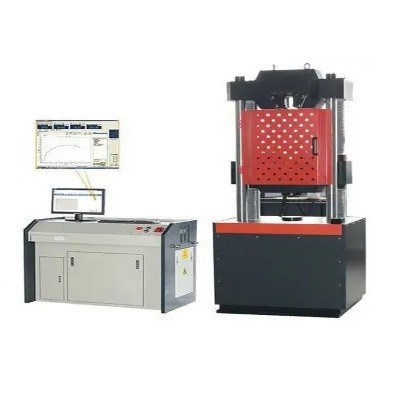

WAW-300B电液伺服液压万能试验机

WAW-300B型微机控制电液伺服万能试验机主机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩和弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。

试验机主机采用液压缸下置式：液压油缸在试验机的下部，活塞在液压力的作用下向上顶，可实现对试样的压缩、弯曲、剪切试验；上下钳口座为全开式结构，装夹试样方便，稳定性好。该结构设计合理、简洁、稳定性好，可靠、易维护，液压伺服加载系统, ,确保系统高精高效、低噪音、快速响应, 实现对试验的自动控制加载、换向。

1 最大试验力300kN
2 试验力测量范围kN 2%-100%FS
3 试验力示值相对误差 ≤示值的±1%
4   试验力分辨率                        0.01kN
5 位移测量分辨力mm 0.01
6 变形测量精度mm                 0.01
7 最大拉伸试验空间mm 550
8 最大压缩空间mm 380
9 活塞行程mm 150
10 圆试样钳口夹持直径mm Φ6-Φ26
11 扁试样钳口夹持厚度mm 0-15
12 扁试样最大夹持宽度mm 70
13 压盘尺寸mm φ160mm
14 弯曲试验两点间最大距离mm 450
15 弯曲支滚宽度mm 120
16 弯曲支滚直径mm Φ30
17 活塞最大移动速度mm/min 50
18 夹紧方式 液压夹紧
19 主机外形尺寸mm 720×580×1950
20 测力柜外形尺寸mm 1000×700×1400

1.电液伺服控制系统：准确完成试验过程中试验参数的设定、试验过程的自动控制、数据采集、处理、分析、存储及显示(试验数据包括:上下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、非比例伸长等)。它除了具备基本的试验力、试样变形、活塞位移和试验进程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能外，还具备方便快捷的开环控制功能。

 2. 试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，全键盘输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有灵活性。加、卸载平稳，试验过程中既可进行程序控制，同时兼有固定程序的“快捷键“操作，也可采用鼠标灵活调整试验速度。
